Que sont les pièces complexes tournées avec précision et comment améliorent-elles les performances des composants ?

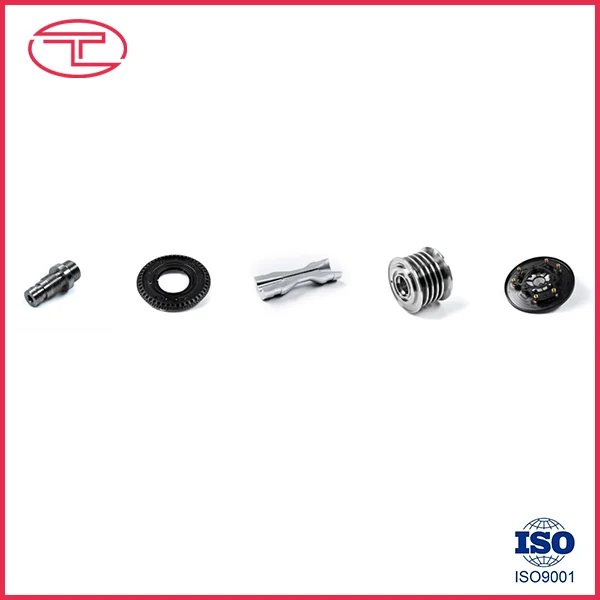

Pièces tournées de précision complexessont des composants d'ingénierie fabriqués selon des processus de tournage avancés pour obtenir une précision dimensionnelle, une répétabilité, une qualité de surface et une complexité géométrique exigeantes. Ils sont largement utilisés dans l'automatisation, les machines, les systèmes automobiles, l'électronique, les équipements médicaux, les systèmes hydrauliques et d'autres applications où les composants standard conventionnels peuvent ne pas fournir l'ajustement ou les performances requis. Ce guide explique leur structure, leur processus de fabrication, leurs options de matériaux, leurs tolérances, leurs finitions de surface, leurs exigences d'inspection, leurs considérations de conception et leurs pratiques d'approvisionnement, aidant ainsi les ingénieurs et les équipes d'achat à réduire les risques de production et à sélectionner une solution de fabrication appropriée.

Table des matières

1. Que sont les pièces tournées de précision complexes ?
2. Qu'est-ce qui rend une pièce tournée complexe ?
3. Comment sont fabriquées les pièces complexes tournées avec précision ?
4. Quels matériaux peuvent être utilisés ?
5. Comment la précision et les tolérances sont-elles contrôlées ?
6. Pourquoi la finition de surface est-elle importante ?
7. Comment les pièces tournées avec précision sont-elles inspectées ?
8. Comment les ingénieurs devraient-ils concevoir ces composants ?
9. Où sont utilisées les pièces tournées de précision complexes ?
10. Que doivent rechercher les acheteurs chez un partenaire de fabrication ?
11. Foire aux questions
12. Conclusion

Que sont les pièces tournées de précision complexes ?

Les pièces tournées de précision complexes sont des composants usinés sur mesure fabriqués principalement en faisant tourner une pièce tandis que les outils de coupe enlèvent de la matière pour créer des caractéristiques cylindriques, coniques, filetées, rainurées ou profilées précises. Contrairement aux arbres ou bagues simples, les composants tournés complexes peuvent combiner plusieurs opérations d'usinage et des géométries complexes au sein d'un seul composant.

Les caractéristiques typiques incluent plusieurs diamètres, alésages internes, filetages fins, rainures, épaulements, cônes, trous transversaux, fentes, chanfreins, rayons et surfaces spécialement profilées. Les centres de tournage CNC avancés peuvent intégrer le tournage au perçage, au taraudage, au fraisage et à d'autres opérations, permettant ainsi de produire plusieurs éléments avec moins de configurations.

Pour les acheteurs, la valeur d’un composant complexe tourné avec précision ne se limite pas à une petite tolérance dimensionnelle. Le véritable objectif est d’obtenir des performances constantes lorsque la pièce est assemblée dans un système mécanique plus grand. La précision dimensionnelle, la concentricité, l’état de surface, les propriétés des matériaux et la répétabilité doivent tous fonctionner ensemble.

Dans la production pratique, les tolérances réalisables dépendent du matériau, de la géométrie, de l'état de la machine, de l'outillage, du maintien de la pièce, de la stabilité du processus et de la méthode d'inspection. Les références d'usinage publiées montrent généralement un tournage CNC général autour de ±0,05 mm, tandis que des tolérances plus strictes autour de ±0,01 mm ou moins peuvent être possibles sur des caractéristiques sélectionnées lorsque le processus est correctement conçu. :contentReference[oaicite:0]{index=0}

Qu'est-ce qui rend une pièce tournée complexe ?

Un composant devient techniquement complexe lorsque sa géométrie ou ses exigences fonctionnelles nécessitent un contrôle de processus plus poussé que le tournage ordinaire. La complexité peut provenir du nombre de fonctionnalités, de leurs relations les unes avec les autres ou de la difficulté de maintenir la précision tout au long de la production.

La complexité doit donc être évaluée d’un point de vue fonctionnel. Une pièce présentant de nombreuses caractéristiques visibles n'est pas nécessairement difficile à fabriquer, tandis qu'un composant relativement petit peut devenir très exigeant s'il contient un alésage critique, une exigence de faux-rond serré ou un matériau difficile.

Comment sont fabriquées les pièces complexes tournées avec précision ?

Un processus de fabrication fiable commence avant que la machine ne commence à couper. L'examen technique, la vérification des matériaux, la planification des processus, la sélection des outils, l'usinage, l'inspection et la finition contribuent tous au résultat final.

Examen de l'ingénierie et des dessins

L'équipe de fabrication étudie d'abord le dessin technique, le modèle 3D, les spécifications des matériaux, les exigences de tolérance, les filetages, les finitions de surface, le traitement thermique et d'autres instructions spéciales.

Cette étape permet d’identifier les problèmes potentiels de fabrication avant le début de la production. Par exemple, des tolérances inutilement strictes sur des surfaces non fonctionnelles peuvent ajouter des exigences d'usinage et d'inspection sans améliorer la fonction réelle du composant.

Préparation du matériel

Le stock de barres ou toute autre matière première est sélectionné selon les spécifications approuvées. Des certificats de matériaux peuvent être requis pour les applications où la traçabilité est importante.

Tournage CNC

La pièce à usiner est solidement maintenue tandis que les outils contrôlés par CNC effectuent des opérations telles que le dressage, le tournage d'ébauche, le tournage de finition, l'alésage, le filetage, le rainurage et le chanfreinage. Des outils sous tension ou des équipements de fraisage-tournage peuvent être utilisés lorsque le composant nécessite des fonctionnalités de fraisage ou de perçage supplémentaires.

Opérations secondaires

Certains composants nécessitent des opérations supplémentaires après le tournage. Selon le dessin, ceux-ci peuvent inclure le meulage, le polissage, le traitement thermique, l'ébavurage, le placage, l'anodisation, la passivation ou d'autres traitements de surface.

Inspection et vérification finale

Les dimensions critiques sont vérifiées par rapport au dessin. En fonction des exigences du projet, les fabricants peuvent utiliser des micromètres, des jauges, des équipements de mesure optique, des systèmes MMT ou d'autres instruments d'inspection de précision.

La séquence de fabrication est importante car chaque configuration supplémentaire peut introduire une opportunité de variation d'alignement. Les équipements modernes de fraisage-tournage peuvent réduire le nombre de réglages pour certains composants complexes et donc réduire les erreurs potentielles de repositionnement. :contentReference[oaicite:1]{index=1}

Quels matériaux peuvent être utilisés ?

La sélection des matériaux affecte directement le comportement de coupe, l'usure des outils, la génération de chaleur, la stabilité dimensionnelle, la résistance à la corrosion, le poids, la résistance et les performances de l'application finale.

• Acier inoxydable:Convient aux applications nécessitant une résistance à la corrosion et une durabilité mécanique.
• Acier au carbone :Commun pour les composants mécaniques généraux, les arbres, les broches et le matériel industriel.
• Acier allié :Utile lorsqu'une résistance accrue, une résistance à l'usure ou une capacité de traitement thermique sont requises.
• Aluminium:Léger et usinable, ce qui le rend adapté aux assemblages sensibles au poids.
• Laiton:Souvent sélectionné pour les raccords, les connecteurs, les composants électriques et les applications nécessitant une bonne usinabilité.
• Cuivre:Utilisé lorsque la conductivité électrique ou thermique est importante.
• Plastiques techniques :Les matériaux tels que le POM, le PEEK, le PTFE et le nylon peuvent être transformés pour des applications spécialisées légères, à faible friction ou résistantes aux produits chimiques.

Le matériau ne doit jamais être sélectionné uniquement en fonction de la commodité de l'usinage. Les ingénieurs doivent prendre en compte la température de fonctionnement, la charge, l'exposition à la corrosion, l'usure, la compatibilité chimique, les exigences électriques et les caractéristiques des composants correspondants.

Comment la précision et les tolérances sont-elles contrôlées ?

La précision est contrôlée par l'interaction de la capacité de la machine, de l'outillage, de la programmation, du maintien de la pièce, de la stabilité des matériaux, des conditions environnementales et de l'inspection.

Les caractéristiques couramment contrôlées comprennent :

• Diamètre extérieur et diamètre intérieur
• Longueur de la pièce
• Rondeur
• Cylindricité
• Concentricité ou faux-rond
• Dimensions du filetage
• Emplacement du trou
• Relations géométriques entre surfaces fonctionnelles

Par exemple, un arbre peut nécessiter un diamètre contrôlé pour un siège de roulement tandis que sa surface extérieure non fonctionnelle peut utiliser une tolérance moins restrictive. Cette approche permet aux ressources de fabrication de se concentrer sur les dimensions qui affectent réellement l'assemblage et les performances.

Les références industrielles en matière d'usinage soulignent que la capacité de tolérance dépend de la géométrie et des conditions du processus plutôt que d'être un nombre universel unique. :contentReference[oaicite:2]{index=2}

Pourquoi la finition de surface est-elle importante ?

La finition de surface est plus qu’une exigence d’apparence. Cela peut influencer le frottement, l’usure, l’étanchéité, le contact des roulements, le comportement au glissement, la protection contre la corrosion et les performances d’assemblage.

Les exigences courantes en matière de finition de surface pour les composants tournés incluent environ Ra 3,2 μm pour de nombreuses surfaces usinées générales, Ra 1,6 μm pour les surfaces fonctionnelles plus lisses et Ra 0,8 μm ou moins pour certaines applications de précision. Des finitions plus exigeantes peuvent nécessiter un meulage ou un polissage plutôt qu'un tournage seul. :contentReference[oaicite:3]{index=3}

Pour cette raison, les ingénieurs doivent identifier quelles surfaces sont réellement fonctionnelles. Un tourillon de roulement, une surface d'étanchéité ou une interface coulissante peuvent nécessiter une finition différente de celle d'une surface de dégagement externe.

• Surfaces fonctionnelles :Préciser la finition requise selon les conditions d'exploitation.
• Surfaces d'étanchéité :Tenez compte à la fois de la rugosité et des défauts de surface.
• Surfaces de glissement :Tenez compte du frottement et de l'usure.
• Surfaces cosmétiques :Définissez les attentes en matière d’apparence séparément des exigences fonctionnelles.

Comment les pièces tournées avec précision sont-elles inspectées ?

L’inspection doit être directement liée au dessin technique. Il n’est pas toujours nécessaire de mesurer toutes les caractéristiques possibles avec la même méthode ; le plan d'inspection doit se concentrer sur les dimensions critiques et les exigences fonctionnelles.

Un processus complet de contrôle de qualité peut inclure :

1. Vérification du matériel entrantpour confirmer le matériel spécifié.
2. Inspection de la première piècepour vérifier le processus de production avant la fabrication à grande échelle.
3. Mesure en cours de processuspour identifier les dérives dimensionnelles en cours de production.
4. Contrôle dimensionnel finalcontre les exigences de dessin.
5. Vérification de l'état de surfacepour les domaines fonctionnels désignés.
6. Inspection du filetageen utilisant des jauges ou des équipements de mesure appropriés.
7. Documentationtels que des rapports dimensionnels lorsque le client l'exige.

Pour les pièces très exigeantes, une machine à mesurer tridimensionnelle ou un système de mesure optique peut fournir une vérification dimensionnelle plus complète. Les rapports d'inspection et la documentation du premier article peuvent également aider les équipes d'achat et d'ingénierie à établir la cohérence de la production.

Comment les ingénieurs devraient-ils concevoir ces composants ?

Une bonne conception est l’un des moyens les plus efficaces d’améliorer la fabricabilité sans compromettre la fonctionnalité.

• Identifiez clairement les dimensions critiques et les surfaces fonctionnelles.
• Évitez d'appliquer des tolérances extrêmement strictes à chaque dimension.
• Utilisez les spécifications de filetage standard chaque fois que cela est possible.
• Prévoyez des rayons et des chanfreins appropriés là où l'accès à l'outillage l'exige.
• Tenez compte de l’épaisseur des parois et de la possibilité de déformation.
• Spécifiez la rugosité de la surface uniquement lorsqu'elle répond à un objectif fonctionnel.
• Définissez clairement les qualités des matériaux.
• Identifier les exigences en matière de traitement thermique et de traitement de surface.
• Fournissez des dessins 2D complets et des modèles 3D précis lorsqu’ils sont disponibles.

Un principe pratique consiste à concevoir autour de la fonction plutôt que d’une précision théorique maximale. Les références en matière de fabrication soulignent systématiquement que des tolérances trop serrées peuvent augmenter le temps d'usinage, les exigences d'inspection et la complexité de la production. :contentReference[oaicite:4]{index=4}

Où sont utilisées les pièces tournées de précision complexes ?

Le tournage étant particulièrement adapté aux géométries de rotation et cylindriques, les composants tournés avec précision apparaissent dans de nombreux systèmes industriels.

Que doivent rechercher les acheteurs chez un partenaire de fabrication ?

La sélection d’un fournisseur pour des composants de précision complexes nécessite bien plus que la simple comparaison des prix unitaires. Le fabricant doit démontrer qu’il peut comprendre les exigences techniques et produire à plusieurs reprises des composants qui répondent à ces exigences.

Les points d’évaluation importants comprennent :

1. Capacité d'usinage :Confirmez que l'équipement correspond à la géométrie du composant.
2. Expérience matérielle :Demandez si le fournisseur traite régulièrement le matériau spécifié.
3. Contrôle de qualité:Examiner l’équipement, les procédures et la documentation d’inspection.
4. Assistance technique :Déterminez si le fournisseur peut identifier les problèmes de fabricabilité avant la production.
5. Cohérence de la production :Demandez comment les variations dimensionnelles sont surveillées lors de séries de production plus importantes.
6. Capacité de finition :Confirmez si les traitements secondaires requis peuvent être coordonnés de manière fiable.
7. Communication:Assurez-vous que les questions techniques peuvent être résolues rapidement et avec précision.
8. Traçabilité :Pour les applications exigeantes, établissez des exigences en matière de dossiers de matériaux et de production.

Produits métalliques Cie., Ltd de Qingdao Tuoyuan. peut aider les clients ayant besoin de composants métalliques personnalisés où le contrôle dimensionnel, les dessins détaillés, la sélection des matériaux et la production reproductible sont importants. Pour les équipes d’approvisionnement, fournir le dessin technique complet et identifier clairement les exigences critiques constitue un point de départ efficace pour l’évaluation technique et le devis.

Foire aux questions

Quelle est la différence entre une pièce tournée standard et une pièce tournée de précision complexe ?

Une pièce tournée standard présente généralement une géométrie cylindrique relativement simple et des exigences dimensionnelles conventionnelles. Une pièce tournée de précision complexe peut combiner plusieurs diamètres, caractéristiques internes, filetages, rainures, trous transversaux, tolérances serrées, faux-rond contrôlé et finitions de surface spécifiques au sein d'un seul composant.

Quelle est la précision des pièces tournées de précision complexes ?

La précision dépend du matériau, de la géométrie, de la configuration de la machine, de l'outillage, du maintien de la pièce, de la stabilité du processus et des méthodes d'inspection. Le tournage CNC général peut généralement fonctionner autour de ±0,05 mm, tandis que certaines caractéristiques de précision peuvent atteindre environ ±0,01 mm ou plus lorsque la conception et le processus le permettent. Ces chiffres doivent être traités comme des références de capacités spécifiques au projet plutôt que comme des garanties universelles. :contentReference[oaicite:5]{index=5}

Quels matériaux sont couramment utilisés pour les composants tournés de précision ?

Les choix courants incluent l'acier inoxydable, l'acier au carbone, l'acier allié, l'aluminium, le laiton, le cuivre et les plastiques techniques. Le matériau approprié dépend de la solidité, de la résistance à la corrosion, de la température, de l'usure, du poids, des propriétés électriques et de l'environnement d'exploitation.

Les pièces tournées complexes nécessitent-elles un traitement secondaire ?

Pas toujours. Certains composants peuvent être réalisés directement par tournage CNC, tandis que d'autres peuvent nécessiter un meulage, un polissage, un traitement thermique, un placage, une anodisation, une passivation ou d'autres processus de finition pour répondre à des exigences fonctionnelles spécifiques.

Pourquoi la finition de surface est-elle importante pour les composants tournés ?

La finition de la surface peut affecter la friction, l’usure, l’étanchéité, le contact des roulements, le comportement au glissement et l’apparence. Les surfaces fonctionnelles doivent donc recevoir des exigences adaptées à leurs conditions de fonctionnement réelles plutôt que d'appliquer automatiquement les mêmes spécifications de finition à l'ensemble du composant.

Quelles informations doivent être incluses lors d’une demande de devis ?

Une demande de prix utile doit inclure le dessin 2D, le modèle 3D si disponible, la qualité du matériau, la quantité, les tolérances, les exigences en matière de finition de surface, les filetages, le traitement thermique, le traitement de surface, les exigences d'inspection, les attentes en matière d'emballage et les exigences de livraison. Des informations techniques complètes permettent au fabricant d'évaluer le projet avec plus de précision.

Un composant peut-il combiner tournage et fraisage ?

Oui. Les équipements de tournage-fraisage et les centres de tournage équipés d'outils motorisés peuvent combiner le tournage avec des opérations telles que le perçage, le taraudage, le rainurage et le fraisage. Cela peut réduire le nombre de configurations pour des conceptions de composants appropriées et aider à maintenir les relations de position entre les fonctionnalités. :contentReference[oaicite:6]{index=6}

Conclusion

Les pièces tournées de précision complexes sont des composants d'ingénierie dans lesquels la géométrie, la précision dimensionnelle, les propriétés des matériaux, l'état de surface et la répétabilité de la production contribuent tous à la performance finale. L'approche de fabrication la plus efficace commence par un dessin technique clair, une sélection appropriée des matériaux, des tolérances réalistes, des opérations d'usinage soigneusement planifiées et des méthodes d'inspection qui reflètent la fonction réelle du composant.

Pour les ingénieurs et les équipes achats, l’essentiel n’est pas simplement de demander la plus petite tolérance possible. Au lieu de cela, chaque exigence doit être liée à l'assemblage, au mouvement, à l'étanchéité, à la charge, à l'usure ou à une autre fonction mesurable. Cette approche peut aider à contrôler la complexité de la fabrication tout en maintenant les performances attendues du composant fini.

Si vous développez des arbres, des bagues, des raccords, des connecteurs, des composants mécaniques de précision ou d'autres produits tournés complexes,Produits métalliques Cie., Ltd de Qingdao Tuoyuan.peut évaluer vos exigences techniques et vos besoins de production.Partagez vos dessins, spécifications, matériaux et quantités, etContactez-nouspour discuter d’une solution de fabrication adaptée à votre projet.
