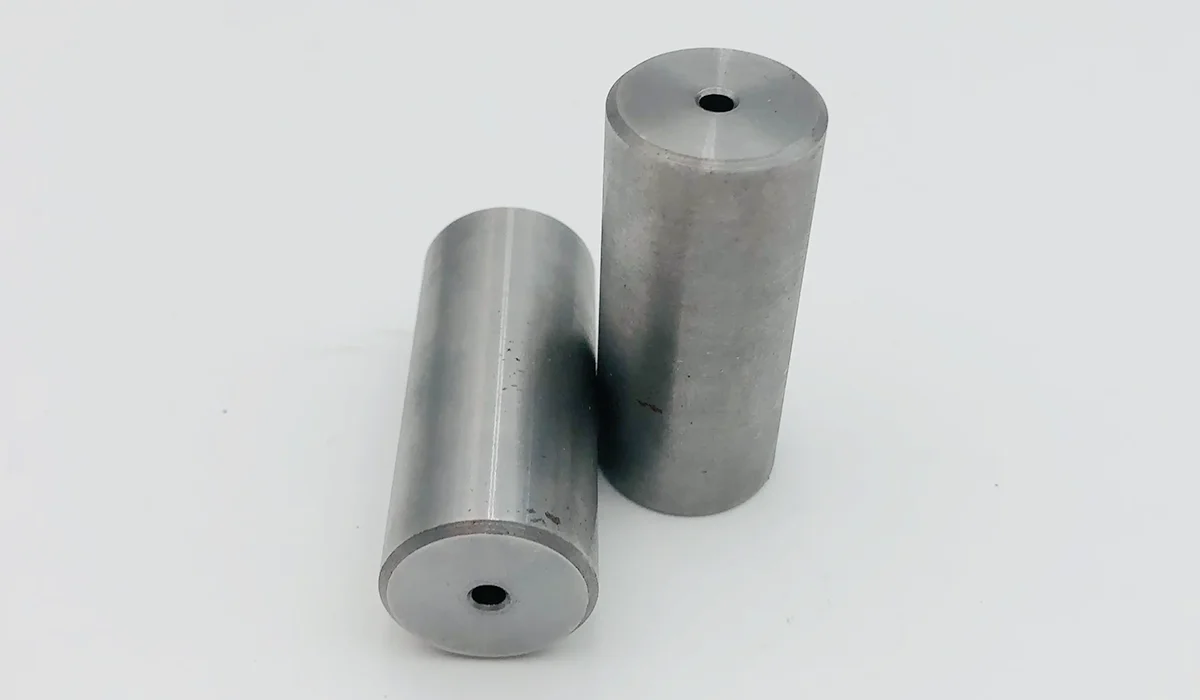

Douille filetée CNC de précision

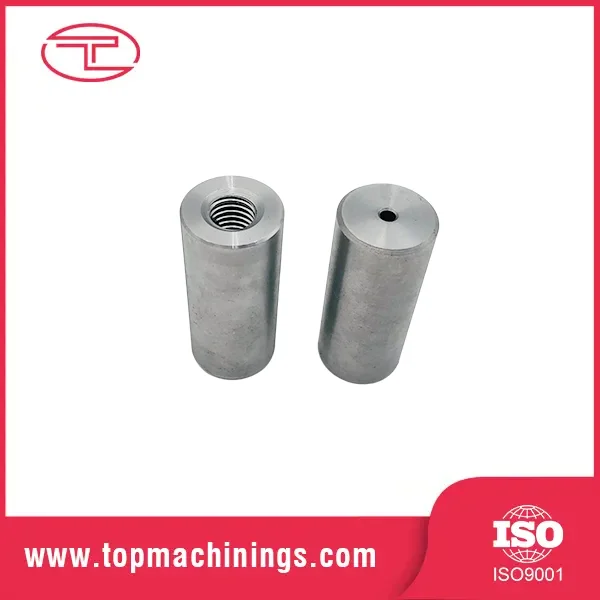

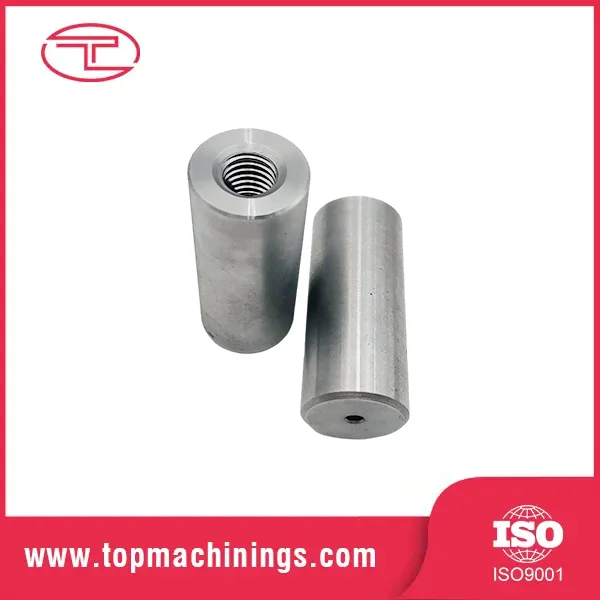

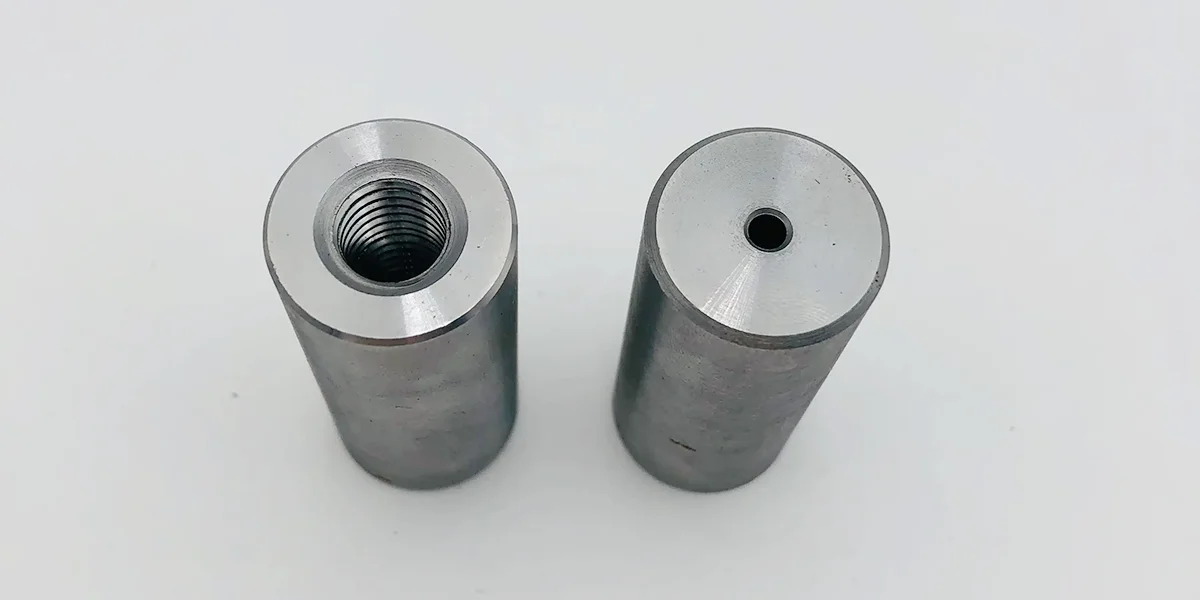

Une douille filetée CNC de précision est un manchon cylindrique avec des filetages usinés avec précision sur sa surface interne ou externe. Considérez-le comme un « insert fileté » qui donne à un composant une interface de filetage solide et remplaçable sans usiner de filetage directement dans la pièce parent. Lorsqu'un trou fileté se dénude dans un boîtier en aluminium souple (un mode de défaillance classique), la bague est la pièce qui sauve la situation.

Il existe deux grandes familles : les inserts filetés et les douilles. Les deux exigent la même chose de la part de l'atelier d'usinage : rondeur, concentricité et précision du filetage mesurée en microns.

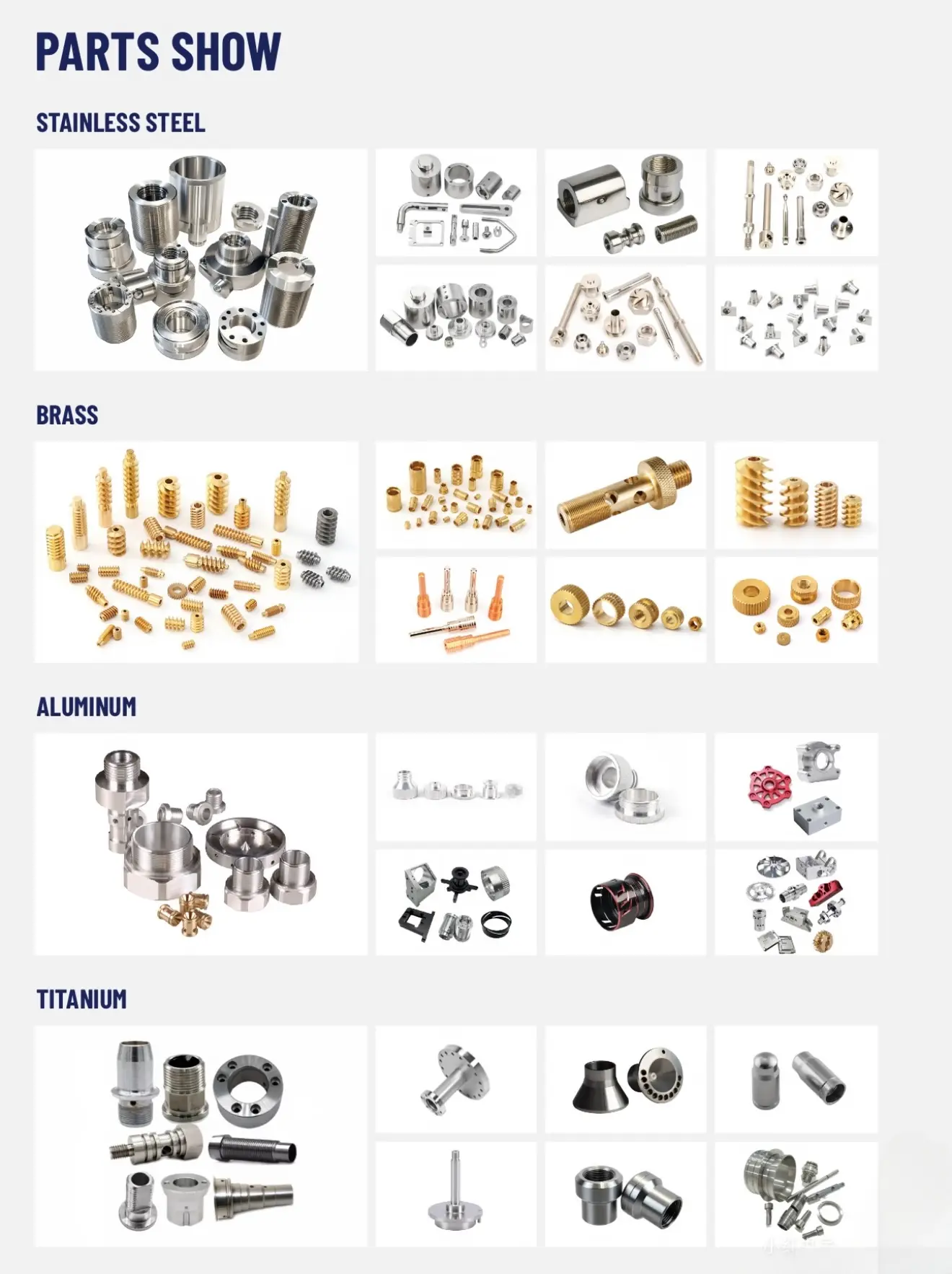

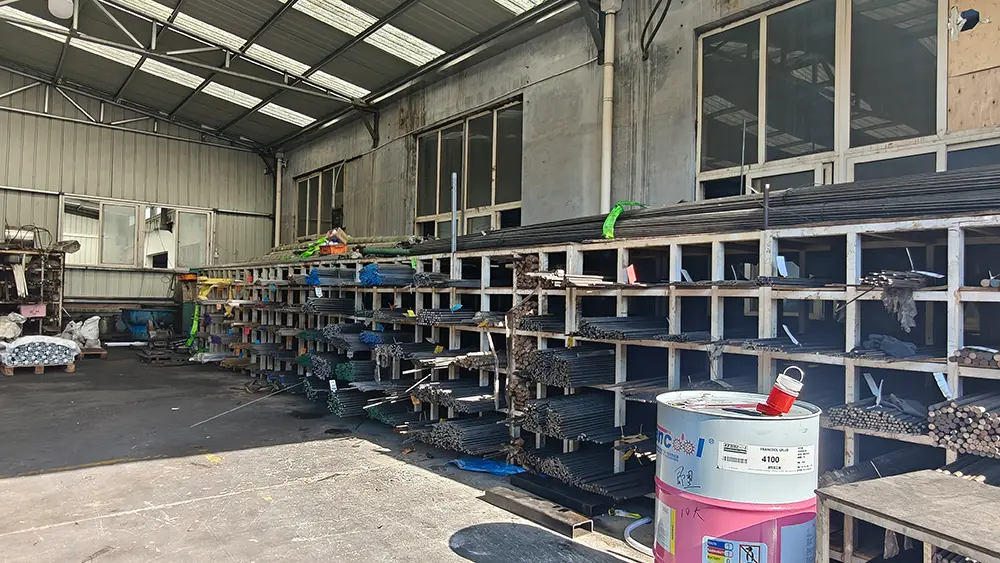

Matériaux et configurations de filetage

Acier inoxydable (SUS303/304/316) : résistance à la corrosion pour usage alimentaire, marin et médical.

Acier allié (4140/1045) : haute résistance avec traitement thermique pour applications à fortes charges.

Laiton (C3604/HPb59-1) : excellente usinabilité et pouvoir lubrifiant naturel pour les bagues filetées CNC de précision.

Aluminium (6061-T6/7075) : léger pour les assemblages aérospatiaux et automobiles.

Formes de filetage : filetages métriques (M3 à M64), UNC/UNF, NPT et formes personnalisées par dessin.

Classes : norme 6H/6g, classes de précision 5H/4h pour les applications à ajustement serré.

Le filetage est coupé avec un filetage en un seul point ou un fraisage de filetage sur des tours CNC, suivi d'un jaugeage du diamètre primitif. Pour les inserts à ajustement serré, nous maintenons le diamètre extérieur à ± 0,005 mm afin que la douille s'installe avec la bonne interférence : suffisamment lâche pour être installée, suffisamment serrée pour ne jamais tourner.

Spécifications du produit

Applications typiques des bagues filetées CNC de précision

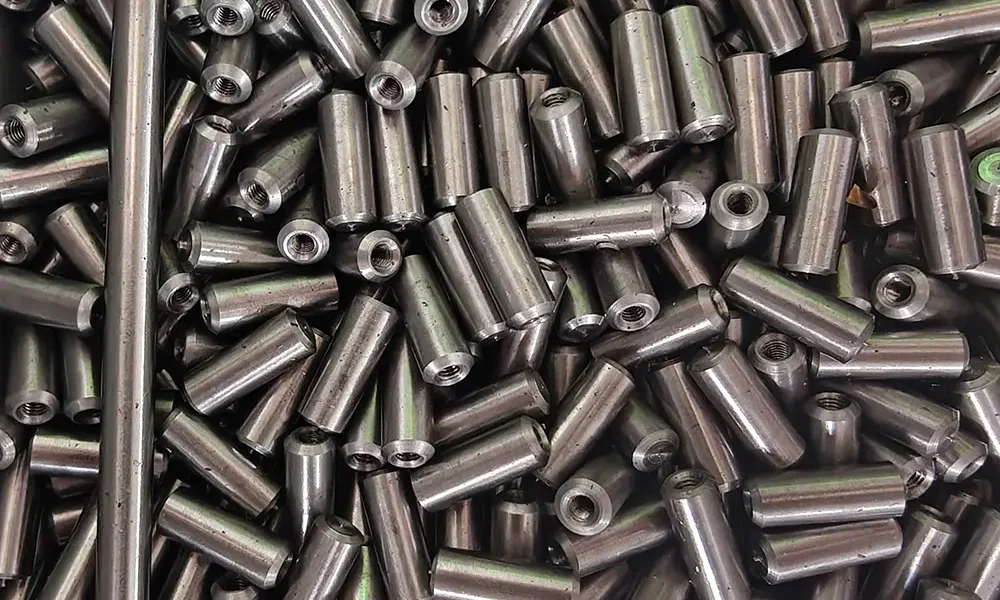

En tant que fabricant et fournisseur de bagues filetées CNC de précision, Tuoyuan Metal fournit des bagues en vrac aux prix directs d'usine pour :

Inserts filetés pour boîtiers en aluminium et en plastique dans l'automobile et l'électronique.

Manchons de roulement et bagues d'usure dans les pompes, les boîtes de vitesses et les convoyeurs.

Douilles de positionnement pour gabarits, fixations et plaques à outils.

Composants de vérins hydrauliques et pneumatiques.

Assemblages pivotants de meubles, d’appareils électroménagers et d’équipements.

Assemblages légers pour l'aérospatiale et la défense.

Cas réel

Étude de cas : Douilles en laiton filetées CNC de précision sur mesure

Secteur : Électronique et équipement électrique

Matériau : Laiton C36000

Processus : Tournage CNC suisse, taraudage et fraisage hexagonal

Un fabricant américain de composants électroniques avait besoin de bagues filetées CNC de précision sur mesure pour servir d'inserts anti-rotation dans les boîtiers en plastique. Les pièces nécessitaient une finition sans bavures pour garantir un assemblage de vis sans effort sans endommager le boîtier en plastique. À l'aide de tours CNC suisses multi-axes, nous avons usiné les bagues en laiton avec des filetages propres et des têtes hexagonales précises en une seule configuration. Un processus approfondi de nettoyage par ultrasons a été mis en œuvre pour éliminer tous les copeaux métalliques, suivi d'une inspection optique à 100 % du filetage.

Processus de production

Chaque douille commence par un examen technique : notre équipe analyse votre dessin ou échantillon 2D/3D, sélectionne la qualité du matériau et programme les parcours d'outils optimaux. Pour les inserts filetés, le paramètre critique est l'ajustement serré : nous calculons le diamètre extérieur exact pour garantir la rétention sans surcharger la pièce hôte.

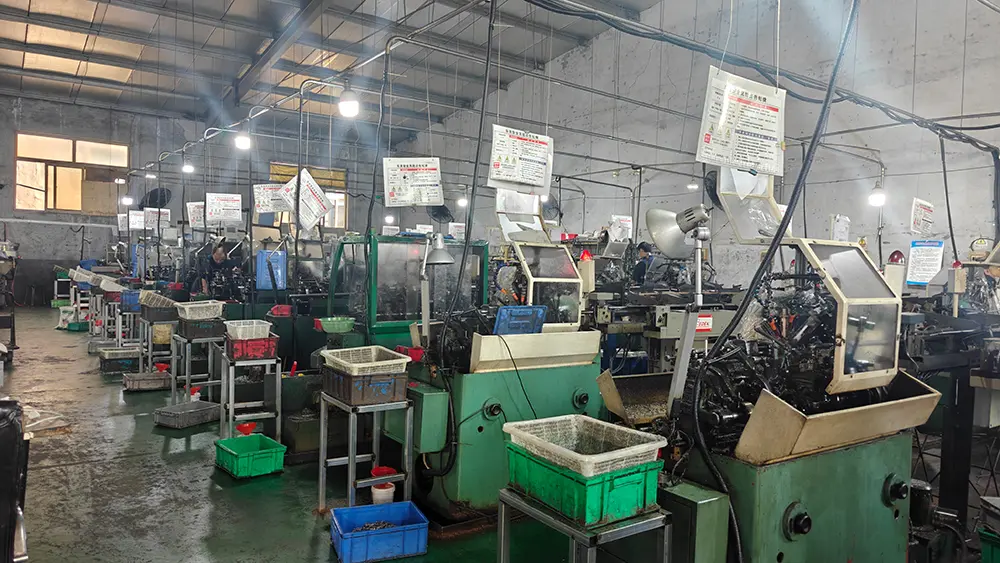

L'usinage s'effectue sur des tours CNC automatiques à grande vitesse équipés d'embarreurs. Le tournage, le dressage, le rainurage, l'alésage et le filetage sont effectués en un seul cycle de serrage lorsque cela est possible — cette approche à configuration unique est ce qui maintient la concentricité dans la plage du micron.

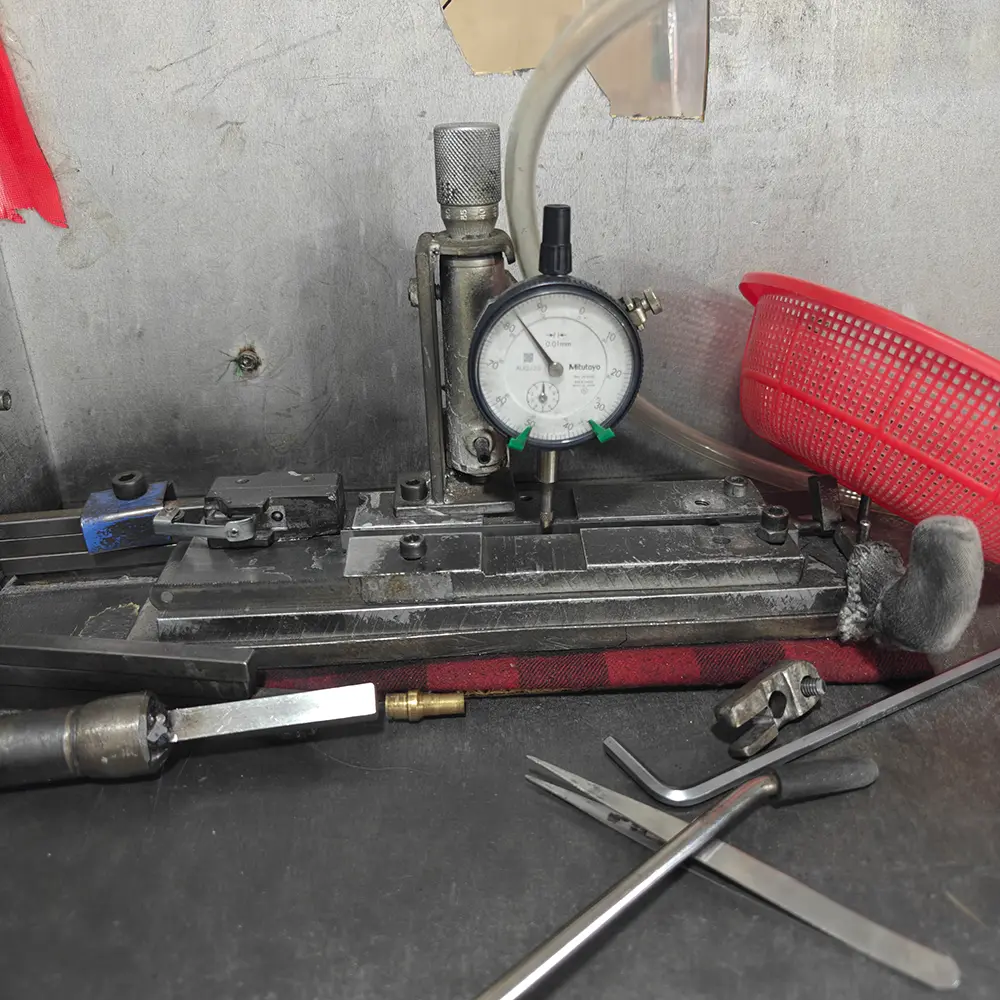

Le filetage est suivi d'une inspection à 100 % : jaugeage des bouchons filetés/bague, tri optique et vérification CMM sur les pièces échantillonnées. Le traitement de surface (zinc, oxyde noir, nickel) est appliqué dans nos lignes internes avant l'emballage final.

Pourquoi choisir Tuoyuan Metal

Une décennie d'usinage de précision Tuoyuan Metal a plus de 10 ans d'expérience dans les pièces tournées de précision et les composants usinés CNC, au service de clients dans plus de 20 pays avec un taux d'achat répété de 95 %. Lorsque vous commandez des bagues chez nous, vous travaillez avec un magasin qui a déjà résolu votre problème à plusieurs reprises.

Les bagues sont emballées dans du papier antirouille, des sacs en polyéthylène et des cartons d'exportation ou des caisses en bois par taille de commande. Les petits lots sont expédiés par express (DHL/FedEx/UPS) ; les commandes en gros sont expédiées par mer depuis le port de Qingdao (FCL/LCL) ou par fret aérien. Documentation : facture commerciale, liste de colisage, connaissement, certificat d'origine, certificat d'essai de matériaux. Pour connaître les prix des bagues filetées CNC de précision, les commandes groupées ou un devis, contactez notre équipe d'exportation.

FAQ

Q1 : Pouvez-vous usiner des bagues à partir de mon dessin ou de mon échantillon ?

R1 : Oui. Envoyez-nous un dessin 2D/3D (PDF, AI) ou un échantillon physique. Nous examinons la conception, confirmons les matériaux et les tolérances et réalisons des échantillons de pré-production pour votre approbation avant la production en série.

Q2 : Quelle tolérance pouvez-vous conserver sur les fils ?

A2 : Classes de filetage standard 6H/6g selon la norme ISO 965. Pour les applications de précision, nous pouvons contenir 5H/4h avec un diamètre primitif vérifié par des jauges étalonnées. Dites-nous vos exigences de classe.

Q3 : Comment garantissez-vous la qualité des commandes importantes ?

A3 : Inspection du premier article avec rapport complet, puis jaugeage en cours de fabrication et tri 100 % optique sur les dimensions finales. Nous prenons également en charge l'inspection par un tiers avant expédition.

Q4 : Pouvez-vous produire ces bagues filetées CNC de précision selon des tailles personnalisées et des pas de filetage non standard ?

A4 : Oui, nous personnalisons entièrement le diamètre extérieur, la longueur, l’épaisseur de paroi et les spécifications de filetage en fonction de vos dessins techniques ou de vos échantillons de pièces.

Q5 : Puis-je demander des échantillons avant de passer une commande de production en série ?

A5 : Absolument. Nous pouvons fournir des échantillons de prototypes/pré-production pour vos tests fonctionnels et la validation de l'assemblage avant de procéder à la fabrication à grande échelle.
