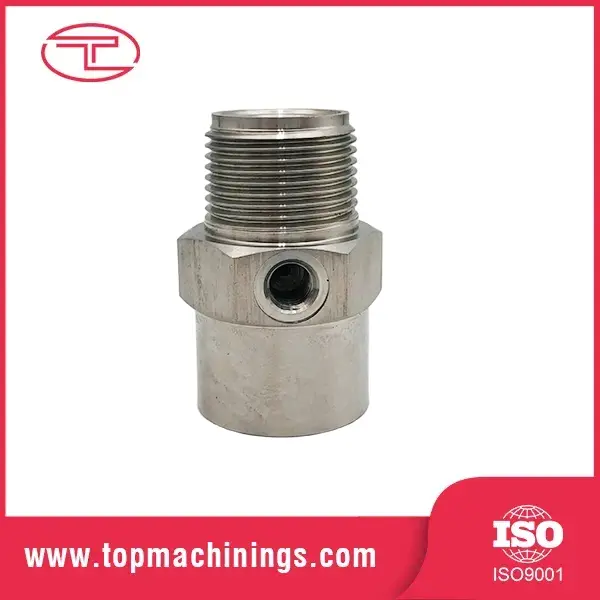

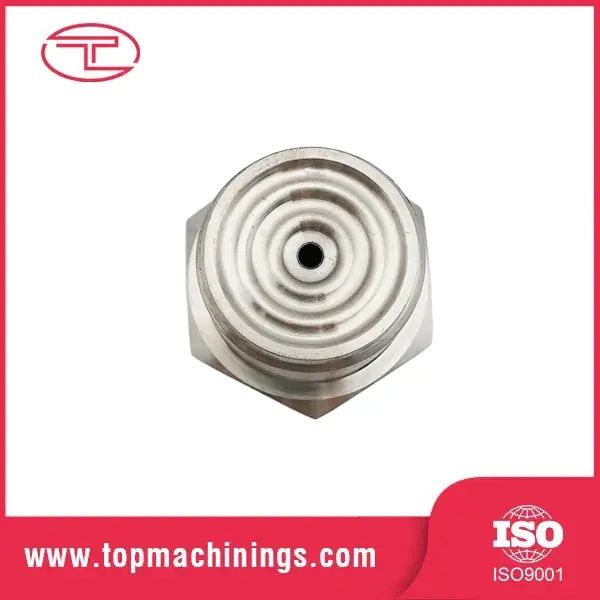

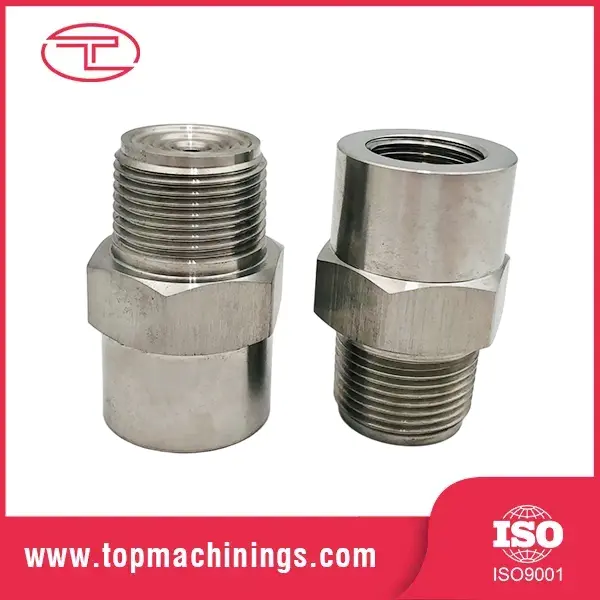

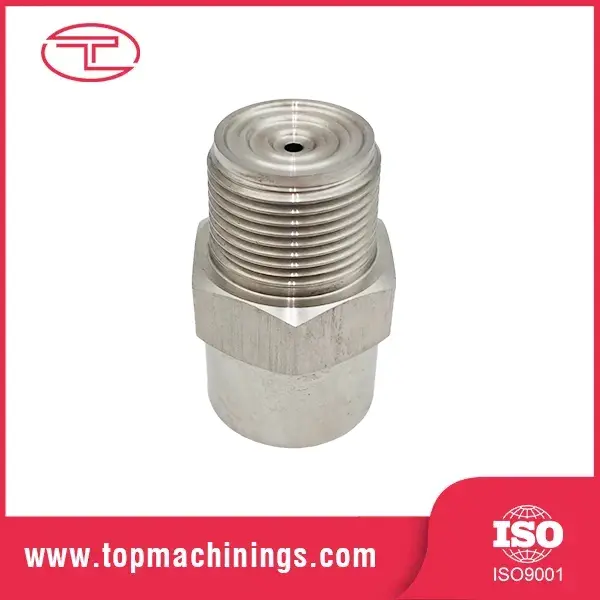

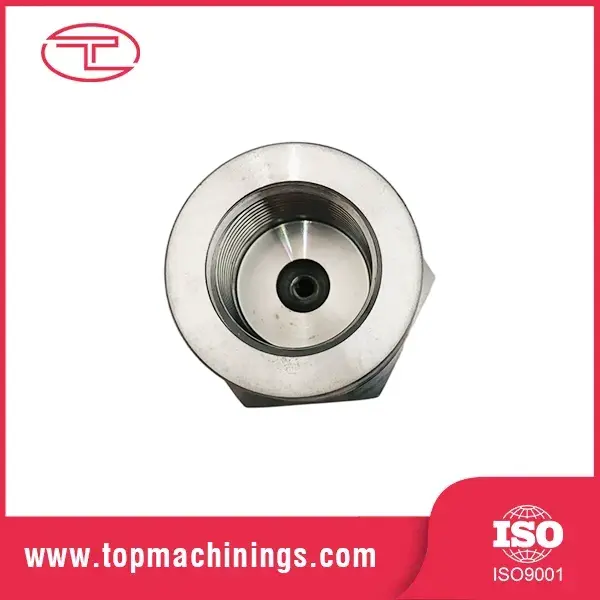

Buses de pulvérisation à cône plein en acier inoxydable

Fabriquées par Tuoyuan, les buses de pulvérisation à cône plein en acier inoxydable personnalisées forment un motif de pulvérisation circulaire complet. La structure interne unique des palettes et les grands passages internes lisses garantissent une répartition uniforme des gouttelettes d'eau de taille moyenne à grande sous différents débits et pressions de fonctionnement.

envoyer une demande

Description du produit

Les buses de pulvérisation à cône plein en acier inoxydable Tuoyuan produisent des pulvérisations à cône plein et rond avec des angles allant de 45° à 108°, délivrant des gouttelettes stables de moyenne et grande taille sur de larges plages de débit et de pression grâce à des aubes internes optimisées et des chemins d'écoulement dégagés.

Les buses d'atomisation à cône plein usinées en acier inoxydable standard offrent des dimensions précises pour un travail de couverture sur toute la surface.

Fiche de données

Taille du fil	Code de flux	Diamètre de l'orifice. (mm)	Diamètre maximum d'orifice de passage libre (mm)	0,5 barre	0,7 barre	1,5 barre	2 barres	3 barres	4 barres	5 barres	6 barres	7 barres	10 barres	1,5 bar Angle(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Principe de fonctionnement et structure

Les buses de pulvérisation à cône plein en acier inoxydable offrent un jet de pulvérisation uniforme sur tout un cercle grâce à ses aubes internes ou à sa chambre de tourbillon de conception unique.

Tourbillonnage du liquide : une fois que le liquide s'écoule dans la buse, des aubes internes ou des composants de tourbillon forcent le fluide à tourner à grande vitesse.

Mélange et atomisation : Le liquide tourbillonnant se mélange à l’intérieur de la chambre de la buse. Lorsqu'il sort de l'orifice, une force de cisaillement brutale et une chute de pression soudaine brisent instantanément le fluide en fines gouttelettes minuscules.

Répartition uniforme : des aubes de forme précise garantissent une couverture de débit constante sur l'ensemble du cône de pulvérisation, du bord extérieur jusqu'au centre.

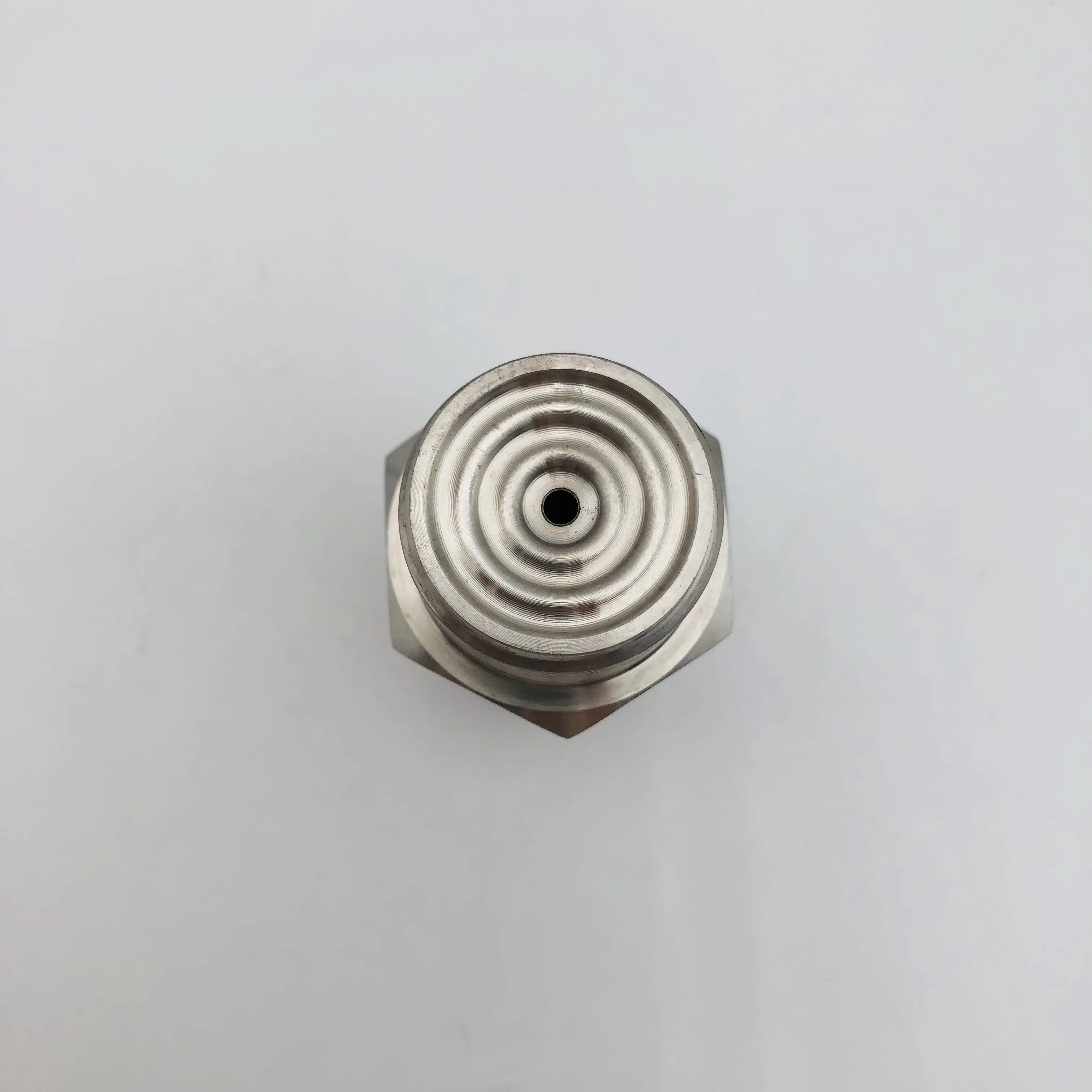

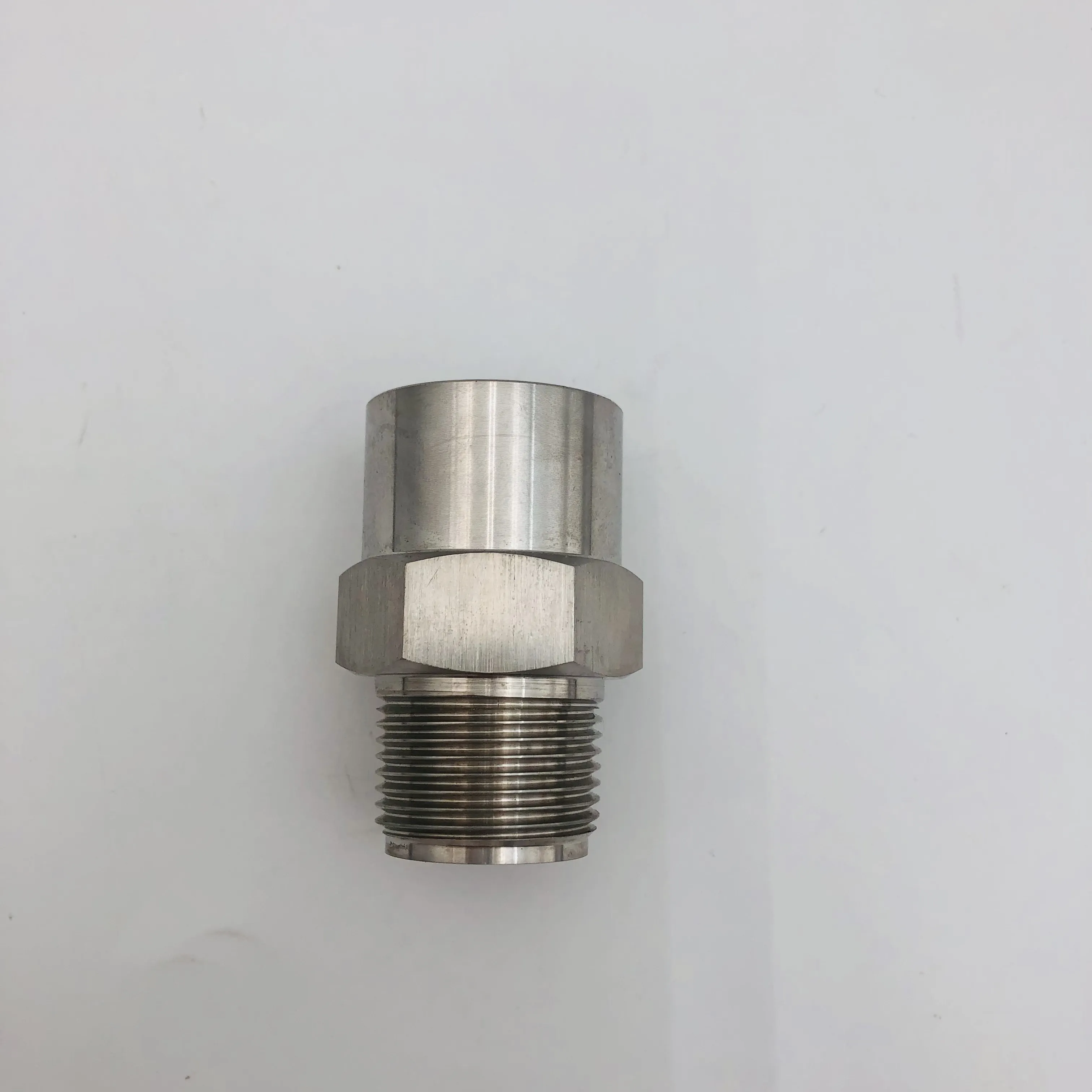

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Études de cas clients et avis d'acheteurs réels

Contexte du projet

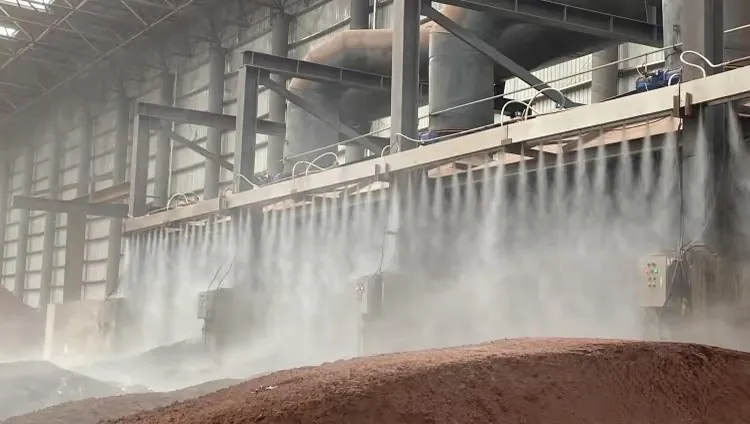

Une grande carrière locale de granulats en Asie du Sud-Est a été confrontée à une grave pollution par la poussière dans la zone de concassage, les points de transfert des convoyeurs, les aires de stockage et les allées de chargement. L'usine utilisait autrefois des buses de pulvérisation ordinaires en fonte et en plastique pour supprimer la poussière de brouillard. Ces anciennes buses présentaient des inconvénients évidents : abrasion facile par les eaux de sédiments mélangées, colmatage interne fréquent dû à la poudre de sable, pulvérisation inégale, courte durée de vie et arrêts fréquents pour remplacement. En outre, l’excès de poussière flottante ne respectait pas les normes locales d’inspection environnementale, entraînant des restrictions de production quotidiennes.

Solution personnalisée que nous avons fournie

L'usine a adopté nos buses de pulvérisation à cône plein en acier inoxydable SUS304 et SUS316 pour la rénovation complète du site. Nous avons assorti des modèles à cône plein grand angle moyenne pression pour les poteaux de brouillard fixes, la pulvérisation sur le dessus d'atelier et les canalisations fermées de suppression de poussière sur tapis roulant.

Avis client

"Nous testons auparavant de nombreuses buses de pulvérisation bon marché, la plupart sont bloquées par la boue de sable en une semaine. Cette buse à cône complet en acier inoxydable fonctionne parfaitement sur notre système de pulvérisation à la sortie du concasseur. La couverture de pulvérisation du cône est complète, le brouillard est uniforme, ne se bouche pratiquement pas même en utilisant l'eau en circulation en usine. Moins de travaux d'entretien, fonctionnement stable toute la journée. Achat en gros intéressant pour la suppression de la poussière de carrière. "

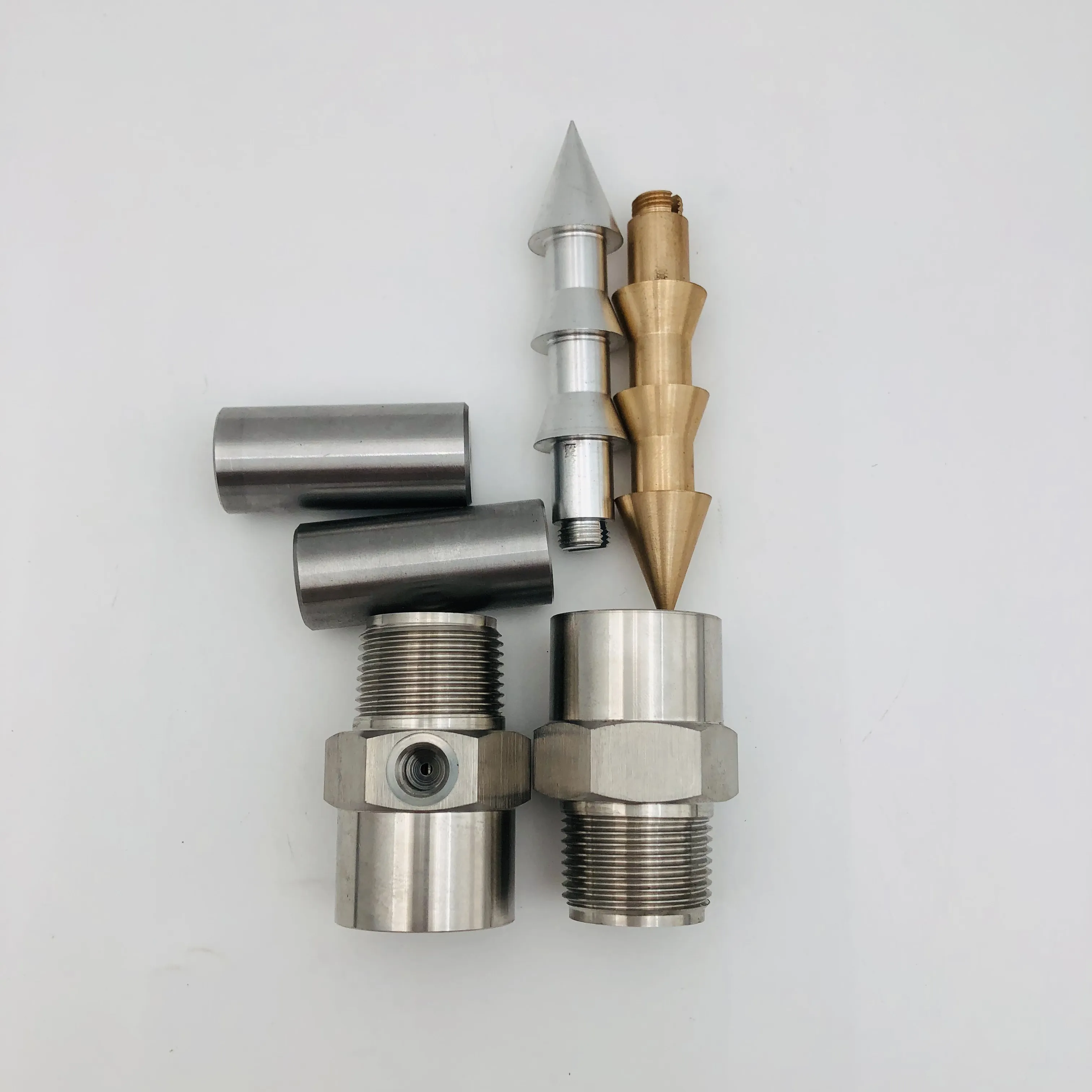

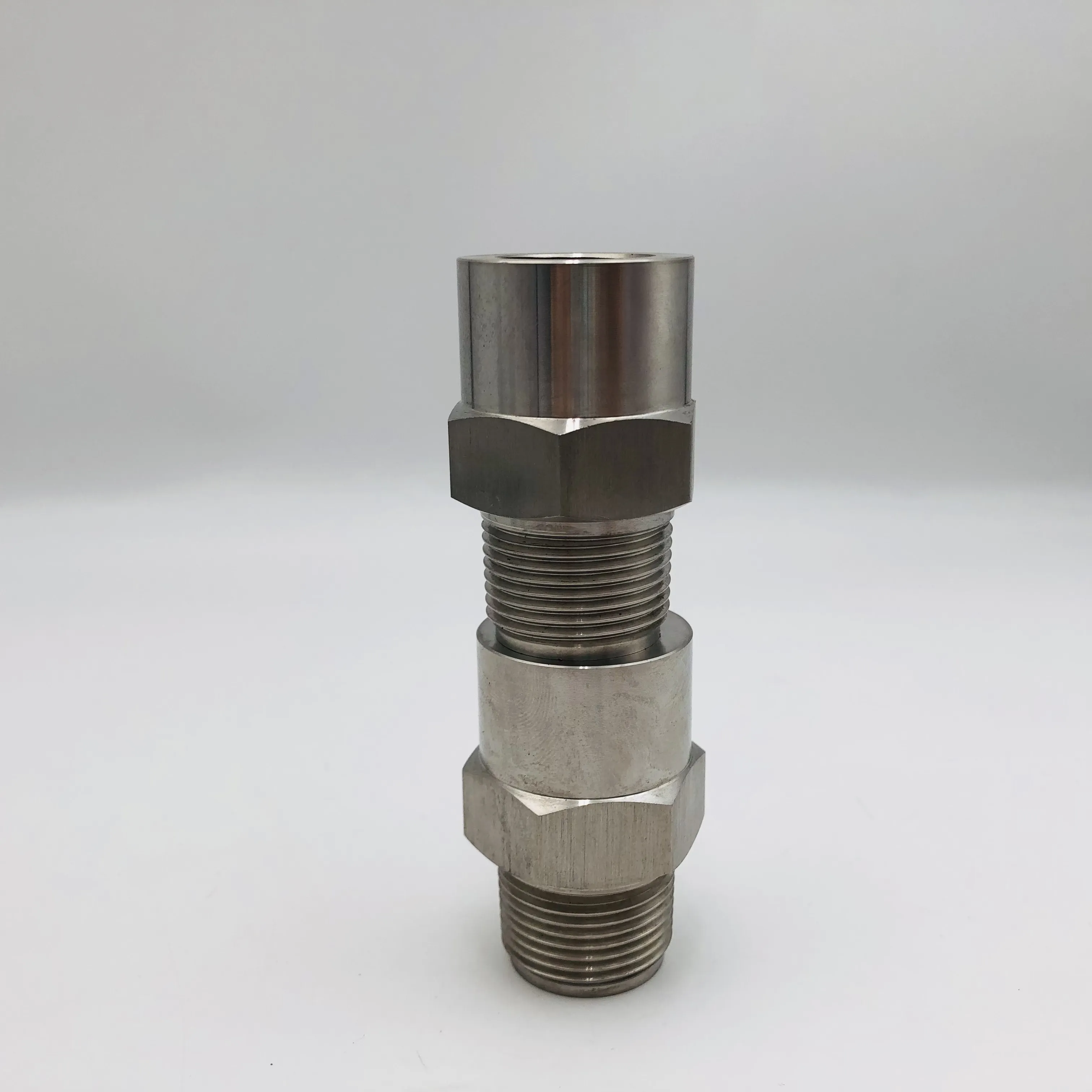

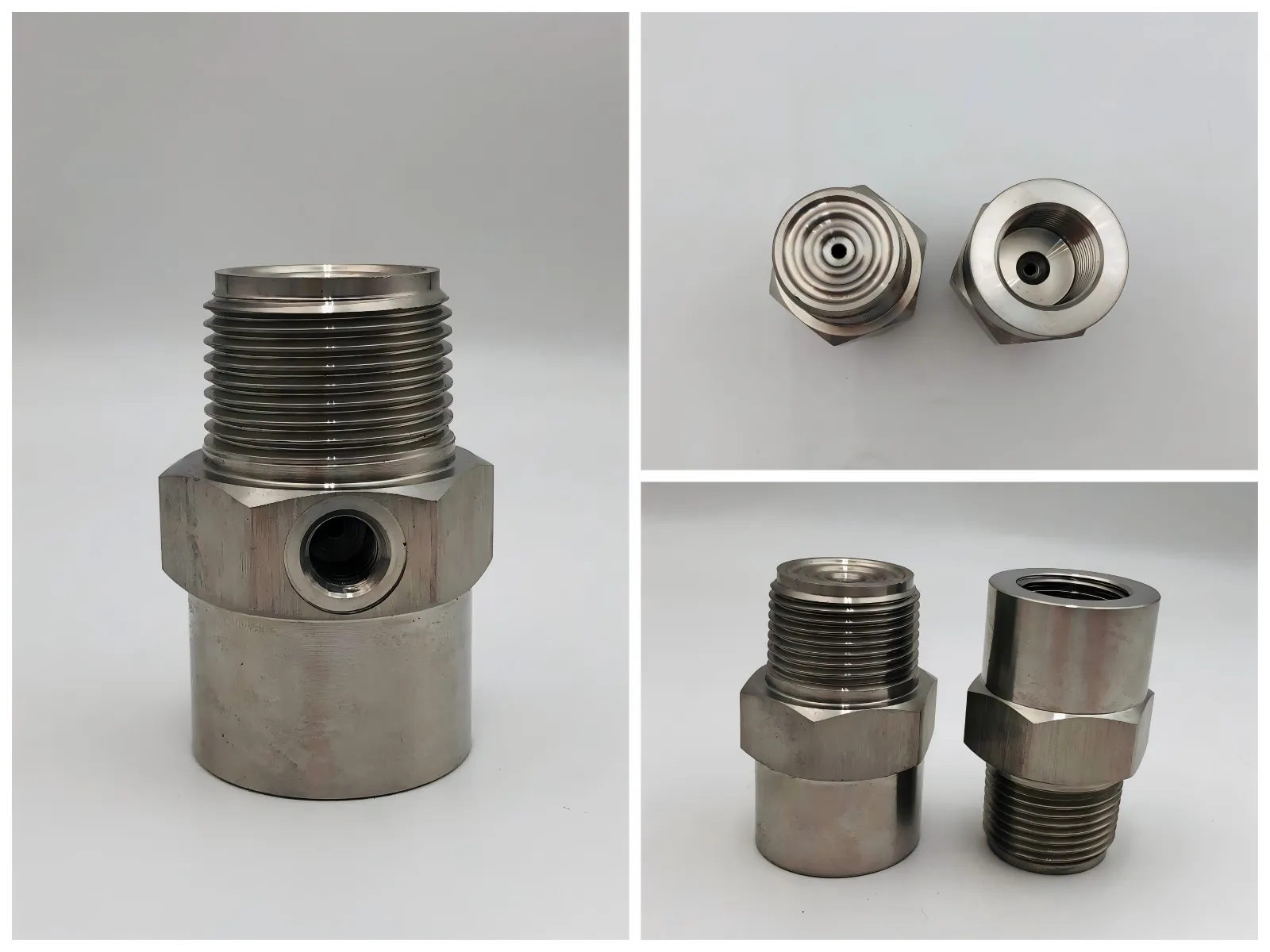

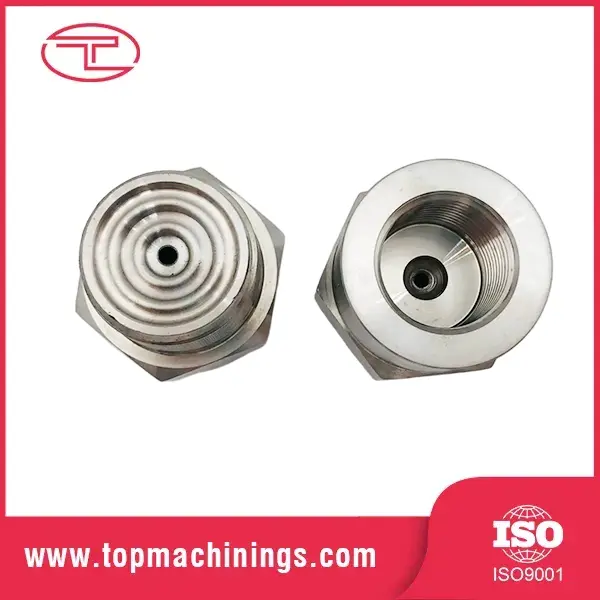

Exemple d'affichage

Paramètre du produit

Nom du produit	Buses de pulvérisation à cône plein en acier inoxydable
Matériels	304, 316, 316L, laiton
Débit	Personnalisé
Angle de pulvérisation	Personnalisé
Style	Taille du fil
Buses de pulvérisation à cône plein BB	1/8"-2"
Buses de pulvérisation à cône plein HH	1/8"-2"
Buses de pulvérisation à cône plein GG	1/8"-3/4"
Buses de pulvérisation à cône plein SJV-B	1/8"-3/4"

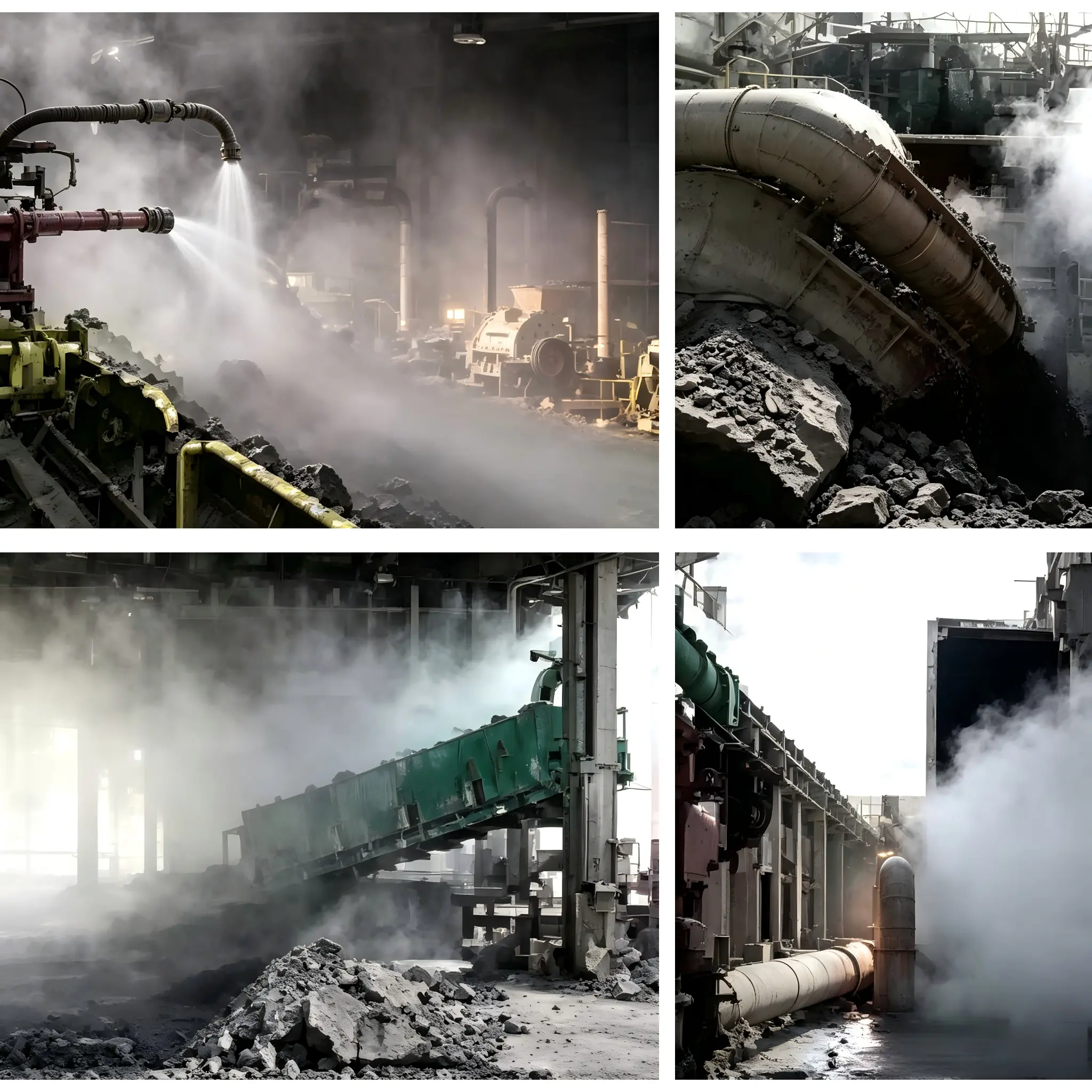

Application des buses de pulvérisation à cône plein en acier inoxydable

1. Les usines de sable et de gravier génèrent une grande quantité de poussière flottante pendant le processus de production et de concassage du sable mécanique. Les buses de pulvérisation à cône plein en acier inoxydable suppriment les émissions en pulvérisant un brouillard d'eau dense et fin dans l'air. Par conséquent, ces particules de poussière tombent sous l’effet de la gravité, ce qui permet d’obtenir une suppression très efficace de la poussière à la source.

2. Les usines de transformation des céréales et du pétrole accumulent facilement des poussières organiques inflammables lors des opérations de déchargement, de transport et de nettoyage des matériaux. Le système d’atomisation pulvérise avec précision un micro-brouillard d’eau aux points de transfert de matériaux. Cette opération réduit efficacement le risque potentiel d’explosion de poussières dans l’usine.

3. Les processus de fusion et de frittage dans les usines métallurgiques génèrent des quantités massives de poussières toxiques et de gaz de combustion à haute température. Les buses de pulvérisation à cône plein en acier inoxydable haute pression lavent efficacement l'équipement d'atelier, refroidissent les fours chauds et suppriment la poussière environnementale. Les gouttelettes uniformément réparties augmentent la surface de contact gaz-liquide, ce qui accélère considérablement la neutralisation des gaz nocifs.

4. Les carrières sont confrontées à une grave pollution par la poussière lors des opérations de dynamitage à ciel ouvert, de forage de roche et de criblage d'agrégats. Les buses de pulvérisation à cône plein en acier inoxydable suppriment la poussière répandue, éliminent la mousse des eaux usées et refroidissent rapidement les matières premières chaudes. Ce système de buses polyvalent sert également d’outil d’extinction d’incendie très efficace pour éteindre les incendies soudains.

FAQ

Q1 : Qu'est-ce qui définit exactement une buse de pulvérisation à cône plein en acier inoxydable et à quoi ressemble son motif de pulvérisation ?

A1 : Cette buse de pulvérisation à cône solide utilise des aubes internes ou une chambre de tourbillon pour briser le liquide en une fine brume.

Q2 : Quelles sont les principales variables qui déterminent la taille des gouttelettes dans ces buses ?

A2 : La pression de fonctionnement, le diamètre de l'orifice et la viscosité du liquide déterminent la taille des gouttelettes. Des pressions plus élevées forcent le liquide à travers l’orifice plus rapidement, produisant une atomisation plus fine.

Q3 : Acier inoxydable et laiton. comment choisir le bon matériau ?

A3 : L'acier inoxydable (304/316L) résiste à la chaleur extrême, à l'usure et aux pressions élevées, ce qui en fait la norme industrielle pour les usines métallurgiques.

Le laiton offre un usinage fluide et des performances décentes pour les configurations sensibles aux coûts et non corrosives comme le refroidissement général ou la protection incendie.
