Qu'est-ce que le processus de production CNC complet ?

2026-07-09 0 Laissez-moi un message

De la conception initiale du produit et de la modélisation CAO, en passant par la programmation FAO, la configuration de la machine et l'usinage lui-même, jusqu'à l'inspection qualité finale et au post-traitement, il explore comment la précision numérique et l'efficacité mécanique convergent pour créer des pièces métalliques complexes.

Étape 1 : Conception du produit et création de dessins CAO

TousFabrication CNCcommence par les exigences du client en matière de produits. Notre équipe de conception utilise un logiciel de CAO pour dessiner des dessins techniques 2D précis et créer des modèles de produits 3D complets, qui jettent les bases de la forme finale de la pièce finie.

Conception pour le contrôle

Nous évaluons les performances des matières premières, l'espace d'accès aux outils, la difficulté de traitement et le coût de production au stade de la conception pour éviter les problèmes de fabrication ultérieurs.

Normes de modèle complètes

Les modèles 3D doivent afficher entièrement toutes les caractéristiques structurelles de la pièce.

Marquages techniques clairs

Tous les dessins nécessitent des tolérances dimensionnelles, des tolérances géométriques et des exigences de rugosité de surface marquées pour référence pendant la production.

Étape 2 : Programmation FAO et planification du processus d'usinage

Le logiciel de FAO fait le lien entre les fichiers de conception et les machines-outils CNC. Nos programmeurs techniques convertissent les modèles CAO en G-code et M-code, le langage de commande lisible pour les équipements CNC.

Division des étapes d'usinage

Nous séparons l'ébauche et la finition pour toutes les pièces : l'ébauche élimine rapidement l'excédent de matière, tandis que l'usinage de finition garantit la précision et la qualité de la surface.

Outil de coupe et optimisation du chemin

Nous sélectionnons les outils de coupe adaptés et concevons les chemins de coupe les plus courts possibles pour réduire les temps de trajet à vide et améliorer l'efficacité globale de la production.

Paramètres de coupe personnalisés

Les techniciens définissent la vitesse de broche, l'avance, la profondeur de coupe et l'étape de coupe strictement en fonction du matériau et de la structure de la pièce.

Test de simulation de pré-production

Nous exécutons une simulation de découpe 3D complète dans le logiciel pour vérifier les risques de collision d'outils, de coupe excessive et de casse d'outils avant d'envoyer les programmes à l'atelier.

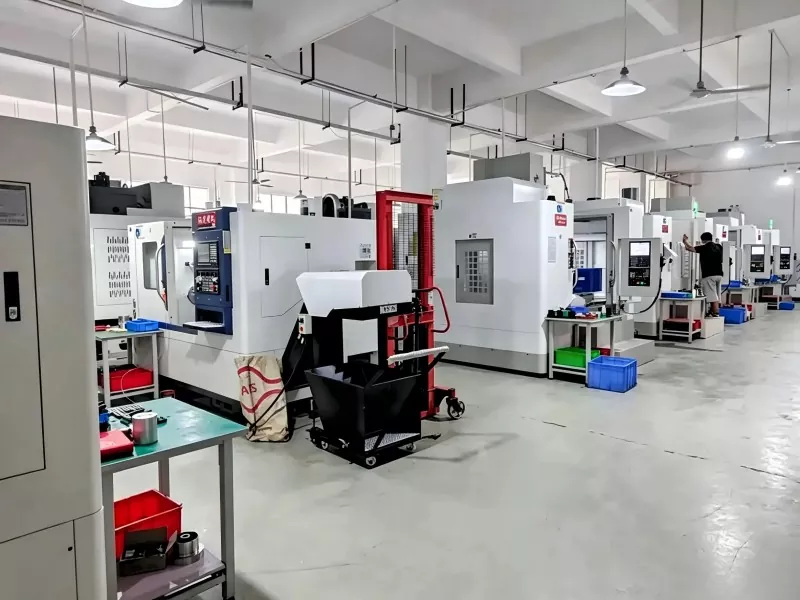

CNC Production Process

Étape 3 : Configuration de la machine et préparation sur site

Avant la découpe formelle, les opérateurs de l'atelier effectuent tous les travaux de configuration physique pour correspondre au programme numérique.

Préparation des outils

Les opérateurs préparent tous les outils de coupe requis comme indiqué sur la fiche de processus, mesurent la longueur et le diamètre de chaque outil, puis les montent correctement dans le magasin de la machine-outil.

Serrage des matières premières

Des étaux, des plaques de pression ou des fixations personnalisées sont utilisés pour verrouiller fermement les ébauches de matières premières sur la table de travail, empêchant ainsi tout déplacement lors de la découpe à grande vitesse.

Réglage des outils et calibrage de l'origine

Les systèmes de coordonnées de travail (tels que G54) sont définis pour confirmer le point zéro de la pièce afin que la machine puisse localiser avec précision la matière première.

Téléchargement du programme

Les fichiers G-code entièrement vérifiés et sans erreur sont téléchargés sur le système de contrôle de la machine CNC.

Étape 4 : Usinage automatique et surveillance en temps réel

La machine CNC fonctionne automatiquement après le code téléchargé et la liaison multi-axes termine la découpe du matériau. Les opérateurs surveillent constamment l’ensemble du processus en cours.

Types d'usinage CNC courants

Fraisage : les outils de coupe rotatifs se déplacent contre des pièces fixes, ce qui est idéal pour les surfaces planes complexes, les cavités et les profils 3D courbes.

Tournage : les ébauches de matières premières tournent pendant que les outils de coupe se déplacent, utilisées pour les pièces rotatives telles que les arbres, les disques et les manchons (comme nos inserts de moulage en laiton).

Perçage et taraudage : perçage précis des trous et traitement du filetage interne pour l'assemblage des fixations.

Points clés de surveillance sur site

Les opérateurs doivent garder un œil attentif sur ces détails pendant la production :

Suffisamment de liquide de refroidissement couvrant entièrement les zones de coupe

Signes d'usure de l'outil ou arêtes de coupe ébréchées

Vibration inhabituelle ou bruit anormal provenant de la machine

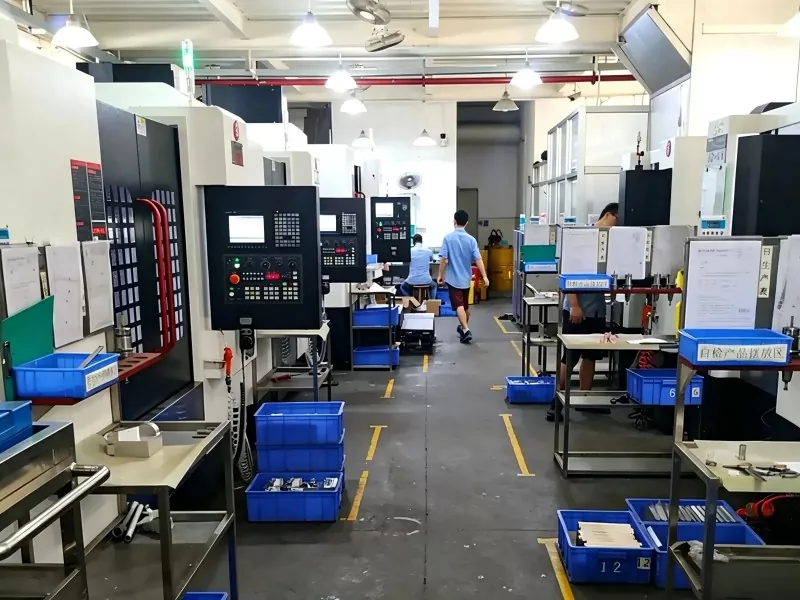

CNC Production Process

Étape 5 : Inspection de précision et contrôle qualité

Une fois l'usinage terminé, toutes les pièces sont soumises à des tests de contrôle qualité stricts pour confirmer qu'elles correspondent à toutes les spécifications du dessin.

Vérification des dimensions de base

Les travailleurs utilisent des pieds à coulisse numériques, des micromètres et des jauges go/no-go pour une vérification rapide de la taille.

Tests dimensionnels de haute précision

Pour les pièces ultra-tolérantes ou courbes complexes, les machines à mesurer tridimensionnelles (MMT) et les détecteurs d'images optiques testent les tolérances géométriques avec précision.

Test de finition de surface

Les testeurs de rugosité de surface vérifient la douceur de la surface pour éliminer les marques d'outils évidentes et les défauts de surface.

Étape 6 : Post-traitement et finition de surface

Les pièces qui passent l’inspection qualité reçoivent un traitement secondaire pour répondre aux normes d’assemblage et d’apparence.

Ébavurage

Les outils à main, les machines à polir ou les équipements à ultrasons éliminent les bavures et les bords tranchants pour éviter les rayures et garantir un assemblage en douceur.

Nettoyage des pièces

Toute l'huile de coupe, les copeaux de métal et la saleté de surface sont entièrement lavés de chaque pièce.

Traitement de surface personnalisé

Nous proposons plusieurs options de finition de surface selon les scénarios d'utilisation : sablage, galvanoplastie, anodisation, revêtement d'oxyde noir, pulvérisation de poudre et bien plus encore pour une protection antirouille et des effets décoratifs.
