Que sont les pièces tournées avec précision en titane et pourquoi sont-elles importantes dans la fabrication ?

1. Que sont les pièces tournées avec précision en titane ?

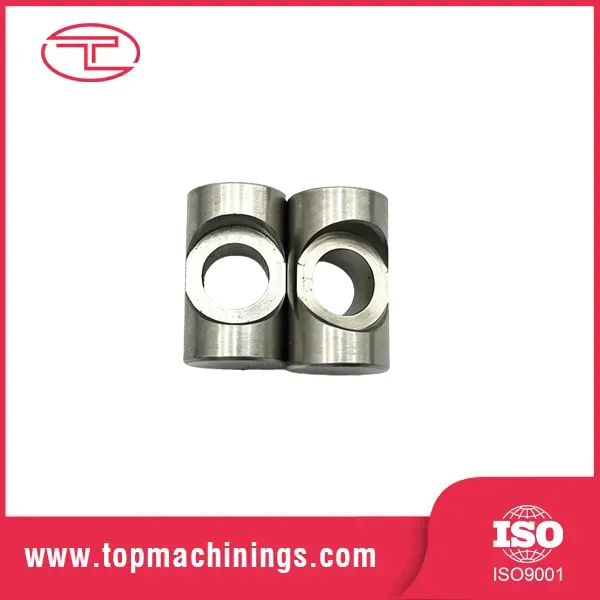

Pièces tournées de précision en titanesont des composants fabriqués en retirant de la matière d'un stock de titane en rotation à l'aide d'un équipement de tournage spécialisé. Les systèmes de commande numérique par ordinateur (CNC) guident les outils de coupe pour produire des diamètres, des longueurs, des rainures, des filetages, des alésages et d'autres caractéristiques précises.

Contrairement aux composants métalliques à usage général, les pièces tournées avec précision sont conçues pour répondre à des exigences techniques définies. Leurs dimensions et l'état de leur surface peuvent influencer directement les performances d'étanchéité, l'alignement de l'assemblage, le mouvement de rotation, la fiabilité de la fixation et la durée de vie de l'équipement.

Les exemples typiques incluent les arbres, bagues, manchons, broches, raccords filetés, entretoises, connecteurs et composants cylindriques personnalisés en titane. Selon le dessin, une pièce peut nécessiter un tournage seul ou un fraisage, un perçage, un filetage, un meulage et une finition de surface supplémentaires.

Qu'est-ce qui fait qu'une pièce tournée est véritablement conçue avec précision ?

• Précision dimensionnelle :Les diamètres, longueurs et alésages critiques restent dans les tolérances spécifiées.
• Contrôle géométrique :Les exigences liées à la concentricité, au faux-rond, à l'arrondi et à d'autres caractéristiques géométriques sont contrôlés si nécessaire.
• Qualité des surfaces :Les surfaces fonctionnelles répondent aux exigences spécifiées en matière de rugosité et de finition.
• Consistance du matériau :La qualité du titane et l'état du matériau correspondent aux spécifications techniques.
• Répétabilité :Les processus de production maintiennent des résultats cohérents sur tous les lots approuvés.

Pour les acheteurs, l’objectif n’est pas simplement d’obtenir un composant en titane. Il s'agit d'obtenir un composant qui s'adapte à l'assemblage, fonctionne de manière fiable dans son environnement d'exploitation et peut être fabriqué de manière cohérente au volume requis.

2. Pourquoi le titane est-il important dans la fabrication de précision ?

Le titane est sélectionné lorsque les métaux conventionnels ne peuvent pas offrir la combinaison requise de performances mécaniques, de poids et de résistance à l'environnement. Ses avantages sont particulièrement précieux dans les assemblages compacts où chaque composant doit offrir des performances fiables sans ajouter de masse inutile.

Haute résistance avec un faible poids

Les alliages de titane offrent un rapport résistance/poids favorable. Par rapport à de nombreux aciers, les alliages de titane peuvent permettre des économies de poids substantielles tout en conservant la résistance nécessaire aux composants correctement conçus. Cela les rend attrayants pour le matériel aérospatial, les mécanismes légers et les équipements portables.

Excellente résistance à la corrosion

Le titane forme naturellement un film d’oxyde protecteur qui contribue à sa résistance à la corrosion dans de nombreux environnements. Selon la qualité et les conditions de service, il peut convenir aux équipements marins, aux systèmes de traitement chimique et aux composants exposés à l'humidité ou à des milieux corrosifs.

Néanmoins, la compatibilité doit toujours être évaluée par rapport aux produits chimiques, températures, conditions de fissures et pressions de fonctionnement réels impliqués. Aucune qualité de titane ne convient à tous les environnements.

Performances fiables dans les applications exigeantes

Des composants en titane correctement sélectionnés peuvent offrir une combinaison utile de résistance mécanique, de résistance à la corrosion et de fiabilité fonctionnelle à long terme. Certaines qualités de titane offrent également une bonne biocompatibilité, bien que l'utilisation médicale nécessite des contrôles supplémentaires en matière de matériaux, de fabrication et de réglementation.

Potentiel de valeur à long terme

Le titane coûte généralement plus cher à l’achat et à l’usinage que les alternatives courantes en aluminium ou en acier. Cependant, sa valeur doit être évaluée sur toute la durée de vie du composant. Un poids inférieur, une maintenance réduite liée à la corrosion et des avantages en termes de performances spécifiques à l'application peuvent justifier l'investissement initial.

La solution la plus économique n’est pas nécessairement le matériau dont le prix unitaire est le plus bas. C'est le matériau qui répond aux exigences fonctionnelles de l'application sans traitement inutile ni spécification excessive.

3. Quelles qualités de titane devriez-vous considérer ?

La sélection des matériaux affecte la résistance, la résistance à la corrosion, l'usinabilité, le coût et la conformité aux spécifications du client. Deux choix courants sont le titane commercialement pur de grade 2 et l'alliage de titane Ti-6Al-4V, communément appelé grade 5. D'autres grades peuvent être plus appropriés pour des applications chimiques, structurelles ou réglementées spécifiques.

Le tableau fournit un guide de sélection général et ne remplace pas l’approbation technique. Les qualités de matériaux, les conditions d’approvisionnement et les normes nationales ou industrielles ne sont pas automatiquement interchangeables. Les acheteurs doivent spécifier la qualité exacte, la norme en vigueur et l'état du matériau requis.

Comment éviter les erreurs de sélection des matériaux ?

• Identifiez les charges réelles, la plage de température et l’environnement environnant.
• Confirmez si la résistance à la corrosion, la résistance, les performances en fatigue ou le poids constituent la principale exigence.
• Passez en revue la norme matérielle et toutes les restrictions spécifiques au client.
• Confirmez si les certificats de matériaux et la traçabilité des lots sont requis.
• Demandez au fabricant d'examiner la disponibilité du matériel avant d'approuver le calendrier de production.

Choisir une nuance uniquement parce qu’elle est décrite comme étant à haute résistance ou résistante à la corrosion peut augmenter les coûts sans améliorer le produit fini. Les décisions importantes doivent être basées sur des exigences opérationnelles mesurables.

4. Comment les pièces tournées avec précision en titane sont-elles fabriquées ?

Un tournage fiable du titane nécessite un flux de travail contrôlé qui relie l'examen technique, la préparation des matériaux, l'usinage, l'inspection et la livraison finale. Chaque étape permet d'éviter les défauts qui pourraient autrement apparaître lors de l'assemblage ou de l'opération sur le terrain.

Étape 1 : Révision des dessins et évaluation de la conception

Le fabricant examine le dessin technique, le modèle tridimensionnel, les dimensions critiques, les filetages, les exigences de surface et la quantité de production. Les problèmes potentiels incluent des tolérances inutilement serrées, des éléments inaccessibles, des parois minces et des géométries internes complexes.

Les premiers retours d'informations techniques permettent d'identifier les changements susceptibles de simplifier l'usinage sans compromettre la fonctionnalité.

Étape 2 : Préparation du matériel

La matière première est sélectionnée en fonction de la qualité de titane spécifiée, de la forme du stock, des dimensions et de l'état du matériau. Si nécessaire, les certificats et les dossiers d'identification sont vérifiés avant le début de la production.

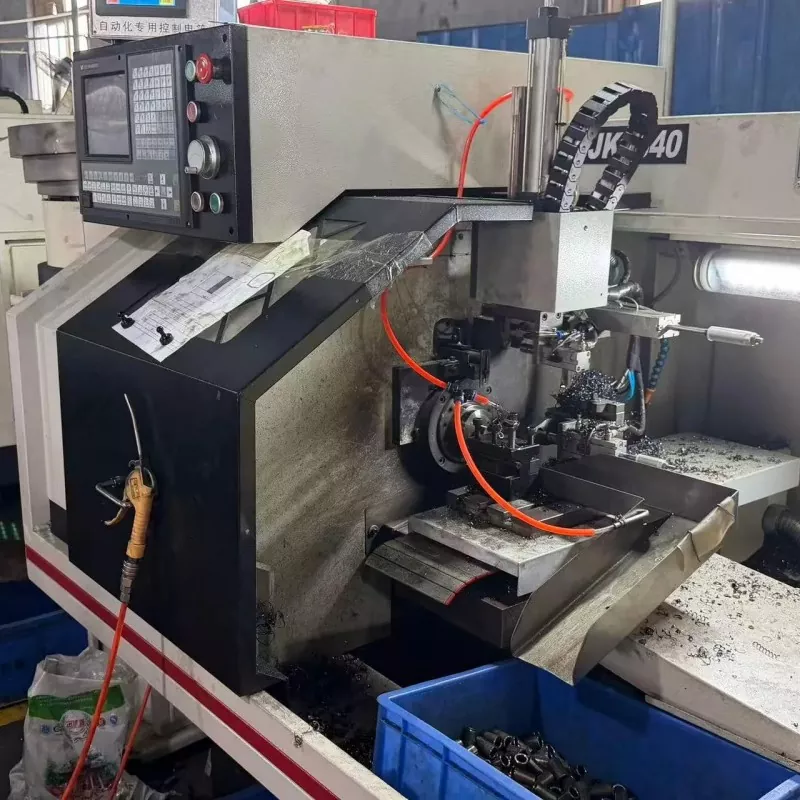

Étape 3 : Tournage CNC

Pendant le tournage CNC, la pièce tourne tandis que les outils de coupe enlèvent de la matière selon la séquence d'usinage programmée. Selon la conception, le processus peut créer des diamètres externes, des épaulements, des rainures, des alésages et d'autres caractéristiques de rotation.

Un maintien de pièce, une géométrie d'outil, des paramètres de coupe et une distribution de liquide de refroidissement appropriés sont essentiels pour une production stable.

Étape 4 : Opérations secondaires

Certains composants nécessitent un fraisage, un perçage, un taraudage, un filetage, un meulage ou un ébavurage supplémentaires. Ces opérations doivent être coordonnées pour protéger les surfaces critiques et maintenir les relations dimensionnelles entre les éléments.

Étape 5 : Inspection et finition

Les composants finis sont vérifiés par rapport aux exigences de dessin et d’achat. Selon l'application, cela peut inclure la mesure dimensionnelle, l'inspection des filetages, les tests de rugosité de surface, l'inspection visuelle et l'examen de la documentation sur les matériaux.

Tout traitement de finition spécifié doit être évalué pour sa compatibilité avec la qualité du titane, les exigences fonctionnelles et les opérations d'assemblage ultérieures.

Étape 6 : Emballage et livraison

Les pièces doivent être nettoyées et emballées de manière à protéger les filetages, les surfaces d'étanchéité et les caractéristiques de précision. Des enregistrements clairs d’étiquetage et de traçabilité peuvent simplifier l’inspection à la réception et la gestion des stocks.

5. Quels défis d'usinage les acheteurs doivent-ils comprendre ?

Le titane peut être usiné avec succès, mais son comportement diffère de celui de nombreux métaux techniques courants. Comprendre ces différences aide les acheteurs à évaluer de manière plus réaliste les devis, les calendriers de production et la capacité de fabrication.

Concentration de chaleur et usure des outils

Le titane a une conductivité thermique relativement faible, la chaleur peut donc se concentrer près de la zone de coupe. Cela peut accélérer l'usure de l'outil et affecter la qualité de la surface si les conditions de coupe et le refroidissement ne sont pas correctement contrôlés.

Des outils de coupe adaptés, des paramètres d'usinage stables, une distribution efficace du liquide de refroidissement et un remplacement d'outil en temps opportun contribuent à maintenir la cohérence du processus.

Récupération élastique et variation dimensionnelle

Le comportement élastique du titane peut provoquer un retour élastique du matériau une fois les forces de coupe supprimées. Les composants à parois minces et les arbres élancés sont particulièrement sensibles à la pression de maintien de la pièce et aux forces de coupe.

Une conception soignée des fixations, des séquences d'usinage appropriées et des mesures intermédiaires peuvent contribuer à réduire la distorsion et à améliorer le contrôle dimensionnel.

Contrôle des copeaux et défauts de surface

Des copeaux incontrôlés peuvent interférer avec l'usinage, endommager les surfaces finies et perturber la production automatisée. Des conditions incorrectes de l'outil peuvent également provoquer des déchirures de surface, une accumulation de matière sur le tranchant ou des finitions incohérentes.

Une évacuation efficace des copeaux et une inspection des surfaces critiques sont donc des éléments importants du processus.

Coûts de fabrication plus élevés

Le prix du matériau du titane, le temps d'usinage, la consommation d'outillage et les exigences d'inspection peuvent tous affecter le coût du composant fini. Des tolérances serrées, des fonctionnalités complexes et une documentation exigeante peuvent encore augmenter les coûts.

Les acheteurs peuvent souvent améliorer la rentabilité en simplifiant les fonctionnalités non fonctionnelles, en évitant les tolérances inutilement strictes et en sélectionnant une quantité de production appropriée.

6. Comment pouvez-vous spécifier les bonnes tolérances ?

Les tolérances déterminent dans quelle mesure une dimension fabriquée peut varier tout en restant acceptable. Dans les pièces tournées de précision en titane, la tolérance appropriée dépend de la caractéristique, du matériau, de la géométrie, de la méthode de fabrication, de la capacité d'inspection et des exigences fonctionnelles.

Il n’existe pas de tolérance universelle s’appliquant à chaque composant en titane. Les exemples suivants illustrent comment les acheteurs peuvent organiser leurs besoins plutôt que de garantir une capacité de fabrication particulière.

Appliquez des tolérances strictes uniquement là où elles sont nécessaires

L'application de tolérances très strictes à chaque dimension peut augmenter le temps d'usinage, les efforts d'inspection et le risque de rejet. Une approche plus pratique consiste à identifier les caractéristiques qui influencent directement l'assemblage, l'étanchéité, la rotation ou le transfert de charge.

Par exemple, un siège de roulement peut nécessiter un contrôle dimensionnel plus strict qu'un épaulement externe non fonctionnel. Les exigences finales doivent être établies par l'ingénieur de conception et vérifiées avec le fabricant avant l'approbation de la production.

Confirmer les méthodes d'inspection avant de commander

Demandez comment les dimensions critiques seront mesurées et enregistrées. Selon la pièce, les méthodes appropriées peuvent inclure des micromètres calibrés, des jauges d'alésage, des jauges de filetage, des instruments de rugosité de surface, des systèmes de mesure optique ou des machines à mesurer tridimensionnelles.

Le fournisseur doit confirmer que la méthode d'inspection proposée est appropriée à la tolérance et à la géométrie spécifiées.

7. Quelles industries utilisent des composants tournés en titane ?

Les pièces tournées de précision en titane sont utilisées dans les industries où les performances des matériaux, la résistance à la corrosion, le faible poids ou les conditions de fonctionnement spécialisées justifient leur coût.

Aérospatiale et aviation

Certains systèmes aérospatiaux utilisent des composants en titane pour les structures, fixations, arbres, raccords et autres matériels de précision sensibles au poids. Ces applications peuvent nécessiter des spécifications matérielles strictes, une traçabilité et des procédures d'inspection documentées.

Équipement médical

Le titane est utilisé dans certains instruments médicaux, composants d’équipement et produits liés aux implants. Les applications impliquant un contact avec un patient ou une implantation nécessitent des qualités de matériaux appropriées, des processus validés et des contrôles réglementaires applicables. L’usinage du titane à usage général ne suffit pas à établir l’adéquation médicale.

Traitement marin et chimique

Les composants en titane résistant à la corrosion peuvent être utiles dans certains systèmes marins, équipements de manipulation de fluides et installations de traitement chimique. La sélection de la qualité doit tenir compte de la chimie, de la température, de la pression et de l'environnement d'exploitation réels du fluide.

Machines industrielles et automatisation

Les broches, manchons, connecteurs, arbres et raccords de précision personnalisés peuvent bénéficier des propriétés mécaniques du titane dans les machines spécialisées, les équipements automatisés et les mécanismes compacts.

Équipements énergétiques et performants

Certains systèmes énergétiques et produits hautes performances utilisent des composants en titane pour lesquels le poids, la résistance à la corrosion ou les performances mécaniques sont importants. La conception et les spécifications des matériaux doivent refléter les charges réelles de l'application et l'exposition environnementale.

Dans ces secteurs, la conception de composants la plus adaptée est celle qui équilibre les exigences techniques avec la fabricabilité, les besoins d’inspection et le coût total.

8. Comment pouvez-vous vérifier la qualité des pièces ?

Un composant fini peut sembler correct tout en ne répondant pas à ses exigences dimensionnelles ou matérielles. Un processus qualité structuré aide les acheteurs à vérifier que les pièces tournées de précision en titane livrées sont conformes aux spécifications approuvées.

Examiner l’identification et la traçabilité des matériaux

Confirmez la qualité, la norme de matériau régissant et l'état du matériau requis. Lorsque cela est spécifié, demandez des certificats d’essai de matériaux et assurez-vous que la documentation peut être liée au lot de production livré.

Vérifier les dimensions critiques

Les dossiers d'inspection doivent identifier les caractéristiques mesurées et démontrer la conformité aux exigences de dessin applicables. Pour les projets exigeants, convenez à l’avance du format du rapport d’inspection, du plan d’échantillonnage et des critères d’acceptation.

Évaluer la qualité de la surface et du filetage

Inspectez les surfaces fonctionnelles pour détecter les défauts pertinents et vérifiez que les filetages sont conformes à la norme spécifiée. L'ébavurage et le nettoyage ne doivent pas endommager les bords d'étanchéité, les surfaces de contact ou d'autres caractéristiques critiques.

Confirmer le système qualité

Demandez si le fabricant maintient des procédures documentées pour le contrôle de la production, les produits non conformes, l'étalonnage des équipements et les actions correctives. La portée et la validité des certifications doivent être vérifiées plutôt que déduites des déclarations marketing générales d'un fournisseur.

• Dessin technique approuvé et contrôle des révisions.
• Identification du matériel et certificats requis.
• Inspection dimensionnelle et visuelle documentée.
• Définition des critères d'acceptation et gestion des non-conformités.
• Emballage, étiquetage et identification des lots adaptés.

Ces mesures contribuent à réduire les litiges de réception, les problèmes d'assemblage inattendus et le risque de lots de production incohérents.

9. Comment choisir un fournisseur fiable ?

Choisir un fournisseur de pièces tournées de précision en titane nécessite bien plus que comparer les prix unitaires. Les acheteurs doivent évaluer si le fabricant comprend l'application, peut produire la géométrie requise et dispose d'un processus d'inspection adapté au niveau de risque du projet.

Évaluer l’expérience de fabrication pertinente

Demandez si le fournisseur a de l'expérience avec la nuance de titane spécifiée, les dimensions de pièces similaires, les tolérances requises et les volumes de production. L'expérience avec un métal différent ne démontre pas automatiquement une capacité équivalente avec le titane.

Examiner la communication technique

Un fournisseur fiable doit être capable d'identifier les exigences peu claires en matière de dessins, de discuter des risques de fabrication et d'expliquer les compromis entre les tolérances, les méthodes de production et les coûts.

Comparez les devis complets

Assurez-vous que les devis couvrent la même qualité de matériau, la même quantité, les mêmes exigences d’inspection, les mêmes opérations de finition, l’emballage et les mêmes conditions de livraison. Un prix initial inférieur peut exclure des services importants ou supposer des spécifications moins exigeantes.

Évaluer la cohérence de la production

Pour les commandes répétées, discutez de la documentation des processus, du contrôle des modifications, de la traçabilité des lots et de la manière dont les variations dimensionnelles sont surveillées. La cohérence devient particulièrement importante lorsque les composants sont utilisés dans des assemblages avec un jeu limité ou des exigences de performances strictes.

Travaillez avec un partenaire de fabrication clairement défini

Lors de l'évaluation de Qingdao Tuoyuan Metal Products Co., Ltd. pour un projet de composants en titane, les acheteurs doivent fournir le dessin technique, les exigences en matière de matériaux, la quantité cible et les attentes en matière d'inspection afin que les exigences de fabrication spécifiques puissent être examinées avant de passer une commande.

Comme pour toute évaluation de fournisseur, confirmez les capacités d'usinage pertinentes, les modalités d'approvisionnement en matériaux, la documentation qualité et les engagements de livraison pour le projet réel plutôt que de vous fier aux descriptions générales des produits.

10. Quels facteurs influencent les coûts de fabrication ?

Le coût des pièces tournées de précision en titane dépend du processus de fabrication complet, et pas seulement du poids de la matière première. Comprendre les principaux facteurs de coûts aide les équipes d'approvisionnement à préparer des demandes de devis plus utiles et à éviter des dépenses inutiles.

Préparer une demande de devis complète

Pour obtenir des devis significatifs et comparables, incluez les informations suivantes :

• Dessin technique 2D et, le cas échéant, un modèle 3D.
• Qualité exacte du titane et spécifications du matériau.
• Tolérances requises, état de surface et détails de filetage.
• Quantité du prototype et volume attendu des commandes répétées.
• Rapports d'inspection, certificats et exigences en matière de traçabilité.
• Finition requise, emballage, lieu de livraison et date cible.

Des informations complètes permettent aux fournisseurs d’évaluer la faisabilité et d’identifier les facteurs de coûts avant le début de la production. Cela réduit également le risque de malentendus concernant les substitutions de matériaux, la portée de l'inspection et les attentes en matière de livraison.

11. Questions fréquemment posées

Conclusion

Les pièces tournées avec précision en titane offrent des avantages précieux lorsque les performances des composants dépendent du rapport résistance/poids, de la résistance à la corrosion, de la précision dimensionnelle et de la fiabilité spécifique à l'application. Pour obtenir ces avantages, il faut une sélection appropriée des matériaux, un usinage CNC contrôlé, des tolérances réalistes et un processus de qualité adapté à l'utilisation prévue du composant.

Pour les équipes d’ingénierie et les professionnels des achats, la stratégie d’approvisionnement la plus efficace commence par une spécification technique claire et une comparaison éclairée de la capacité de fabrication, des exigences d’inspection, des coûts et des engagements de livraison. Aborder ces facteurs dès le début peut réduire les dépenses évitables et améliorer la cohérence des composants finis.
