Comment les pièces tournées avec précision permettent-elles d’obtenir des outils chirurgicaux robotisés plus petits ?

Les systèmes chirurgicaux robotisés diminuent. La nouvelle génération de robots laparoscopiques et microchirurgicaux utilise des instruments d'un diamètre inférieur à 3 mm – suffisamment petits pour naviguer dans une anatomie délicate mais suffisamment solides pour saisir, couper et suturer. Pour y parvenir, il faut repenser radicalement chaque composant, en particulier les éléments de transmission mécanique à l’intérieur du poignet de l’outil. La réponse réside danspièces tournées de précision– des géométries minuscules et complexes usinées selon des tolérances impensables il y a dix ans. Cet article explique comment le tournage CNC de haute précision crée les arbres, broches et boîtiers miniatures qui rendent possibles les outils robotiques submillimétriques – et ce que les responsables des achats doivent rechercher chez un fournisseur.

Le défi de la miniaturisation en chirurgie robotique

Un instrument chirurgical robotique typique contient jusqu'à 20 pièces mobiles à l'intérieur d'un tube plus petit qu'un crayon. Chaque partie doit :

• Résiste aux stérilisations répétées (autoclave, rayonnement gamma)
• Transmettre le couple avec un jeu proche de zéro
• S'adapte à des épaisseurs de paroi aussi faibles que 0,15 mm
• Coût inférieur à celui des composants usinés conventionnels, car les instruments sont souvent à usage unique ou à réutilisation limitée

Les méthodes d'usinage traditionnelles (estampage, tournage simple) ne peuvent pas maintenir la concentricité, l'état de surface ou les microcaractéristiques requis. Les pièces tournées de précision – produites sur des tours CNC de type suisse avec des outils entraînés – résolvent ces problèmes en combinant tournage, fraisage et perçage en un seul cycle, atteignant des tolérances de ± 0,005 mm ou mieux.

Trois façons critiques dont les pièces tournées avec précision permettent la miniaturisation

1. Micro-arbres et broches d'entraînement

Le poignet d'un robot chirurgical utilise des câbles ou des tiges de poussée pour articuler l'effecteur terminal. Ceux-ci se connectent à de minuscules broches et arbres – souvent de 0,5 mm à 2 mm de diamètre. Une pièce tournée de précision peut comprendre :

• Rainures pour anneaux de retenue (largeur 0,2 mm, profondeur 0,05 mm)
• Extrémités hexagonales ou carrées pour le transfert de couple
• Trous transversaux (diamètre 0,3 mm) pour sertir les câbles

Pourquoi la précision est importante : Un écart de 2 µm dans une broche de 1 mm crée 0,2° d’erreur angulaire – inacceptable lorsque le chirurgien suture un vaisseau sanguin de 0,5 mm.

2. Composants tubulaires à paroi mince

Les joints articulés nécessitent des boîtiers et des manchons avec des épaisseurs de paroi inférieures à 0,2 mm. Le tournage conventionnel provoque des vibrations ou un effondrement. Le tournage suisse avec un liquide de refroidissement haute pression et des outils en carbure produit des parois minces stables et reproductibles.pièces tournées de précisionsans ébavurage secondaire.

3. Géométrie complexe dans une seule configuration

Les concepteurs d'outils robotiques souhaitent des fonctionnalités combinées : filetages, cônes, contre-dépouilles et plats, le tout sur une seule pièce. Les pièces tournées avec précision fabriquées sur des tours multi-axes éliminent les configurations multiples, garantissant ainsi la cohérence géométrique. Par exemple, une pointe de trocart dotée d'une rainure d'entraînement hélicoïdale et d'une bride proximale peut être usinée en moins de 40 secondes.

Tableau des paramètres – Spécifications critiques pour les pièces tournées de précision de qualité chirurgicale

Le coût caché des pièces tournées avec une précision incohérente

Les équipementiers de dispositifs médicaux se concentrent souvent sur les tolérances d’assemblage tout en sous-estimant l’impact des pièces tournées avec précision. Un exemple concret : un fabricant d'agrafeuses chirurgicales a connu 12 % de pannes sur le terrain en raison d'une broche de 0,5 mm dont la profondeur de rainure était incohérente. Le fournisseur de broches avait réclamé ±0,01 mm mais a livré ±0,025 mm. Le passage à un fournisseur contrôlant chaque lot avec un tri 100 % optique a réduit le taux d'échec à 0,2 %.

Leçons clés :

• La mesure est importante – Demandez des rapports sur les micros laser ou les systèmes de vision, pas seulement sur les pieds à coulisse.
• Certification des matériaux – Les instruments chirurgicaux nécessitent une traçabilité complète (EN 10204 3.1).
• Consistance de la finition de surface – Les zones rugueuses abritent des bactéries ; préciser Ra et Rz.

Pourquoi Tuoyuan comprend les exigences de la miniaturisation chirurgicale

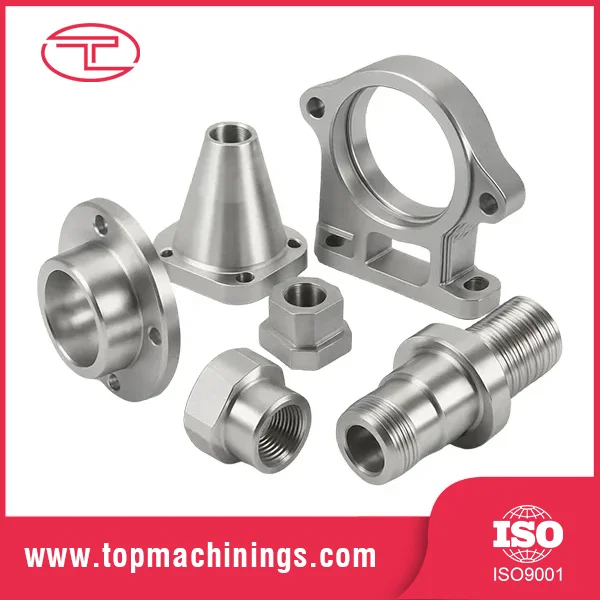

Qingdao Tuoyuan Metal Co., Ltd. a passé plus d'une décennie à développer des capacités de traitement de précision des métaux. Contrairement aux ateliers d'usinage généraux, Tuoyuan se concentre sur les technologies exactes dont la robotique chirurgicale a besoin :

• Pièces de tournage CNC (poupée suisse et fixe) pour micro-arbres, broches et manchons
• Pièces de fraisage CNC pour les caractéristiques de boîtiers complexes
• Estampage et forgeage pour des composants rentables en grand volume
• Traitement de surface (galvanisation, revêtement en poudre, polissage) – bien que les outils chirurgicaux spécifient souvent l'électropolissage ou la passivation, que Tuoyuan peut organiser par l'intermédiaire de partenaires certifiés

Tuoyuan opère sous la norme ISO 9001, avec une chaîne d'approvisionnement complète depuis la matière première jusqu'à la pièce finie. Leur philosophie « l'excellence dans les moindres détails » signifie que chaque pièce tournée avec précision est inspectée avec un équipement de mesure numérique et que les enregistrements des lots sont conservés pendant plus de 10 ans, ce qui est essentiel pour la traçabilité des dispositifs médicaux.

Un outil pratique – Une liste de contrôle simple pour l’approvisionnement

Lorsque vous évaluez une source de pièces tournées de précision pour les appareils chirurgicaux robotisés, demandez :

• Une analyse du cumul de tolérances sur votre fonctionnalité la plus critique.
• Trois échantillons aléatoires de pièces mesurés avec une MMT ou un micro laser.
• Certificat de matériau indiquant le numéro de lot et la composition chimique.
• Capacité du processus (Cpk) – pour le diamètre et la concentricité, Cpk ≥1,33 est un seuil sûr.

Tuoyuan fournit les quatre en standard.

Petites pièces, pas de géant pour la chirurgie

La tendance vers des outils chirurgicaux robotisés plus petits et plus intelligents est imparable. Mais cela ne se fera pas en réduisant simplement les modèles existants. Cela nécessitepièces tournées de précisionqui sont de taille micro, macro-précises et fabriquées de manière constante en volume. Pour les responsables des achats, la meilleure stratégie consiste à s’associer à une entreprise métallurgique qui possède une expertise avérée en tournage CNC, une chaîne de processus interne complète et un système qualité qui ne laisse rien au hasard.

Envoyez votre dessin de microcomposant le plus difficile àTuoyuanpour une étude de faisabilité et un essai. Utilisez le tableau des paramètres ci-dessus pour spécifier les tolérances et demandez un rapport sur la capacité du processus. Le bon fournisseur de pièces tournées avec précision peut réduire de moitié votre temps de développement et faire de votre outil chirurgical de nouvelle génération une réalité.
