Raccord hydraulique usiné CNC

Le raccord hydraulique usiné CNC est un raccord hydraulique qui relie les tuyaux, les tubes, les pompes, les vannes et les cylindres dans un système hydraulique. Cela semble simple – un corps métallique avec des filetages et une face d'étanchéité – mais il fonctionne dans des conditions brutales : des pressions de 50 à plus de 400 bars, des variations de température, des vibrations et un fluide hydraulique qui trouve n'importe quel chemin de fuite comme l'eau trouve une fissure.

Le travail du raccord est de sceller. Qu'il s'agisse d'un évasement JIC 37°, d'un ORFS (joint torique), d'un filetage parallèle BSPP ou d'un filetage conique NPT, la géométrie d'étanchéité est usinée au micron près. Une surface d'étanchéité décalée de 0,02mm est un raccord qui pleure. Un fil avec une racine déchirée est un raccord qui s'envole sous la pression. C'est pourquoi la qualité de l'usinage n'est pas un « agréable » ici : c'est une question de sécurité.

Principales caractéristiques et avantages du raccord hydraulique usiné CNC

Surfaces d'étanchéité usinées, pas « assez bonnes » Le cône évasé de 37°, la rainure du joint torique et les faces du siège sont usinés avec des tolérances contrôlées (angle de siège ±0,5°, finition de surface Ra 0,8 μm max). Une surface d'étanchéité appropriée est ce qui maintient 350 bars à l'intérieur du tuyau et hors de votre local technique.

Fils propres et tranchants Les fils sont coupés ou roulés à 6 g/6 H avec une forme complète – pas de racines déchirées, pas de crêtes enroulées. Les filetages coniques (NPT/BSPT) sont vérifiés avec des bagues de jauge L1/L2 pour garantir un joint étanche et sans fuite.

Confiance testée sous pression Nous testons la pression des raccords à une pression de service nominale de 1,5 × sur des lots échantillonnés, et chaque raccord est inspecté visuellement et dimensionnellement. Pour les applications critiques, des tests de pression à 100 % sont disponibles.

Matériau adapté au fluide Acier au carbone zingué pour systèmes à huile minérale standard ; inox 316 pour fluides alimentaires, marins et agressifs ; laiton pour service pneumatique et hydraulique basse pression. Le bon matériau évite la corrosion galvanique et les défaillances prématurées.

Propreté que vous pouvez spécifier Les raccords sont nettoyés par ultrasons et emballés selon vos spécifications de propreté, y compris les classes de propreté ISO 4406 pour les systèmes servo et proportionnels sensibles.

Spécifications du produit

Applications typiques

En tant que fabricant et fournisseur de raccords hydrauliques usinés CNC, Tuoyuan Metal fournit des raccords en vrac aux prix directs d'usine pour :

Hydraulique mobile — pelles, chargeuses, machines agricoles

Systèmes hydrauliques industriels — presses, machines de moulage par injection, machines-outils

Circuits hydrauliques pour matériel de TP

Systèmes hydrauliques marins et offshore (inox 316)

Conduites de fluides agroalimentaires et pharmaceutiques

Bancs d'essais, systèmes de lubrification et circuits pneumatiques

Processus de production

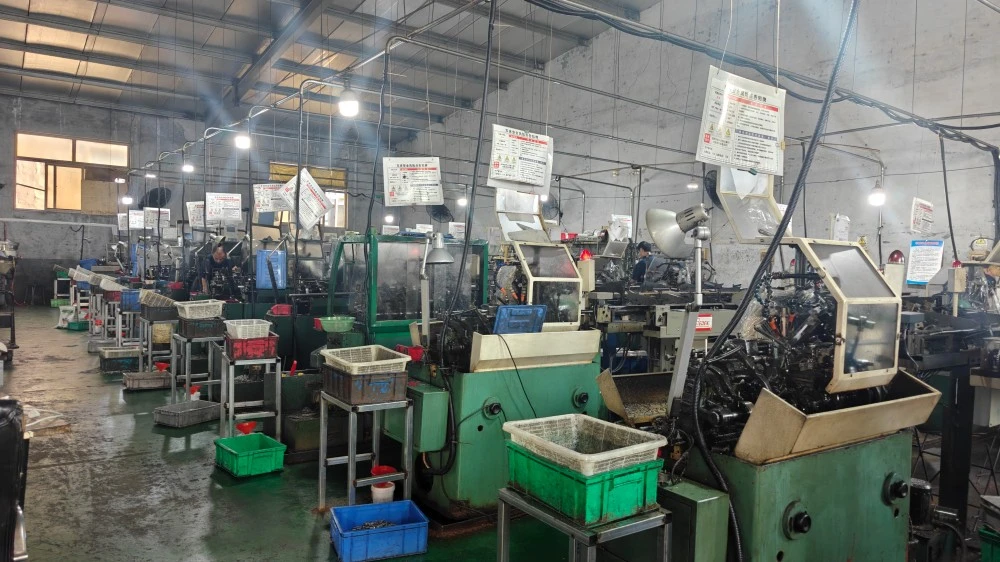

Les raccords hydrauliques sont usinés à partir de barres sur des tours CNC, souvent en un seul cycle de serrage. Les corps hexagonaux sont tournés, percés, filetés et la géométrie du joint (cône évasé, rainure de joint torique ou cône) est découpée avec un outillage dédié. L'approche à configuration unique permet de maintenir la surface d'étanchéité concentrique au filetage.

Après l'usinage, les raccords sont ébavurés (essentiellement sur les faces d'étanchéité) puis traités en surface (zingage, zinc-nickel ou passivation). Les raccords sont nettoyés par ultrasons pour éliminer les copeaux et les résidus, puis inspectés : jaugeage du filetage, vérification de l'angle du siège, mesure dimensionnelle et test de pression par échantillonnage.

Pourquoi choisir Tuoyuan Metal

Usinage de précision là où ça compte Nos tours CNC offrent une précision de positionnement répétée de ≤ ± 0,003 mm, et nous usinons régulièrement à ± 0,01 mm sur les raccords – la bande de tolérance qui maintient les surfaces d'étanchéité vraies et les filetages propres.

Décennie d’expertise en travail des métaux Plus de 10 ans d'expérience dans le décolletage de précision, avec une usine de 5 000 m², 20 tours CNC et une capacité annuelle de 100 millions de pièces. Nous avons usiné chaque norme de raccord de ce catalogue, à plusieurs reprises.

Réponse qualité sous 48 heures Si un problème est détecté, nous répondons dans les 48 heures et assumons l'entière responsabilité de l'indemnisation comme convenu. Cet engagement, honoré de manière constante, est la raison pour laquelle 95 % de nos clients commandent à nouveau.

Documentation prête à l'exportation Les certificats de matériaux, les rapports d'inspection et les enregistrements de tests de pression sont expédiés avec chaque commande. Coordination d’inspection par un tiers disponible.

Emballage et expédition

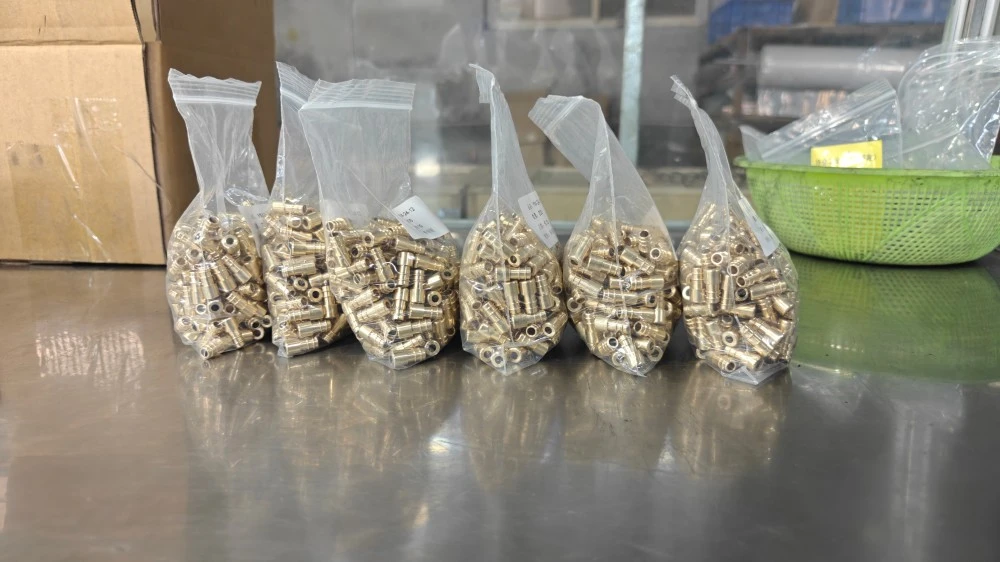

Les raccords sont nettoyés, protégés contre la corrosion et emballés dans des sacs en polyéthylène, des cartons ou des caisses en bois d'exportation. Fret express, aérien et maritime disponible depuis le port de Qingdao. Documentation : facture commerciale, liste de colisage, connaissement, certificat d'origine, certificat d'essai de matériaux. Pour connaître les prix des raccords hydrauliques usinés CNC, les commandes groupées ou un devis, contactez notre équipe d'exportation.

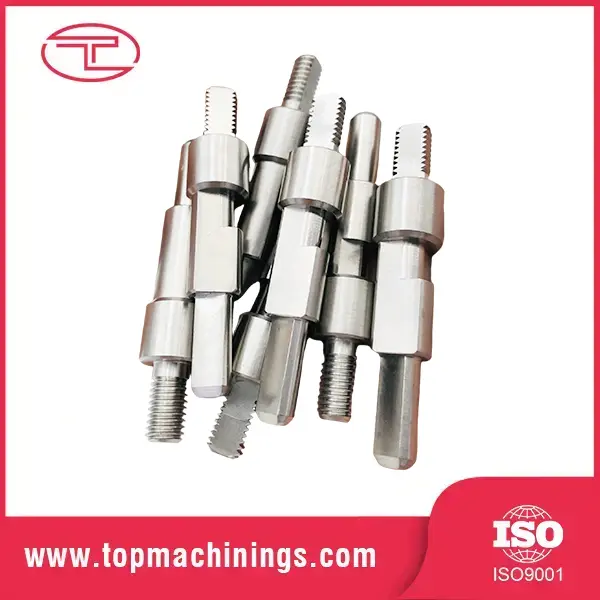

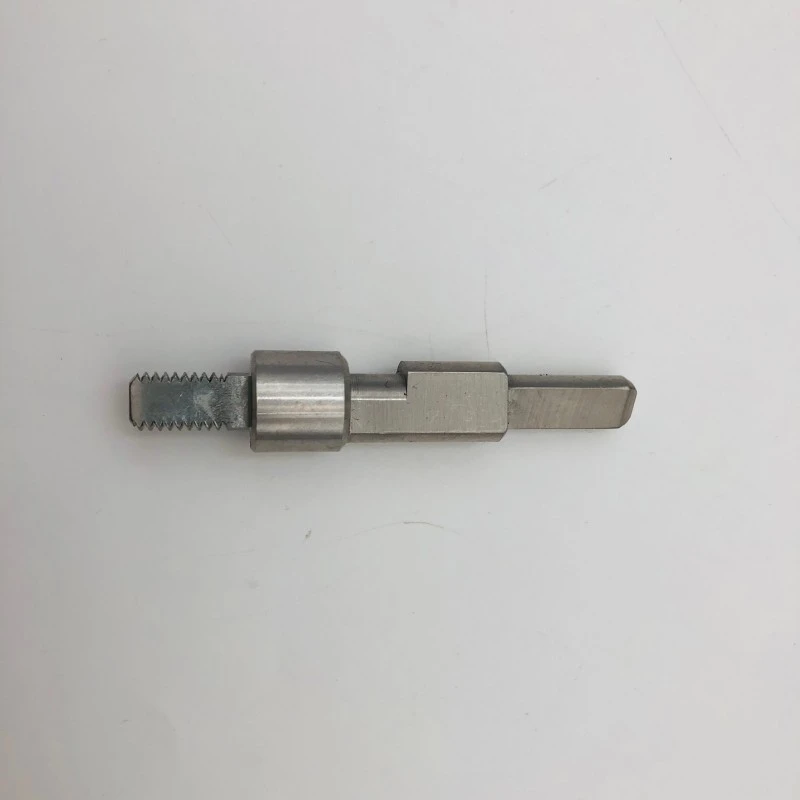

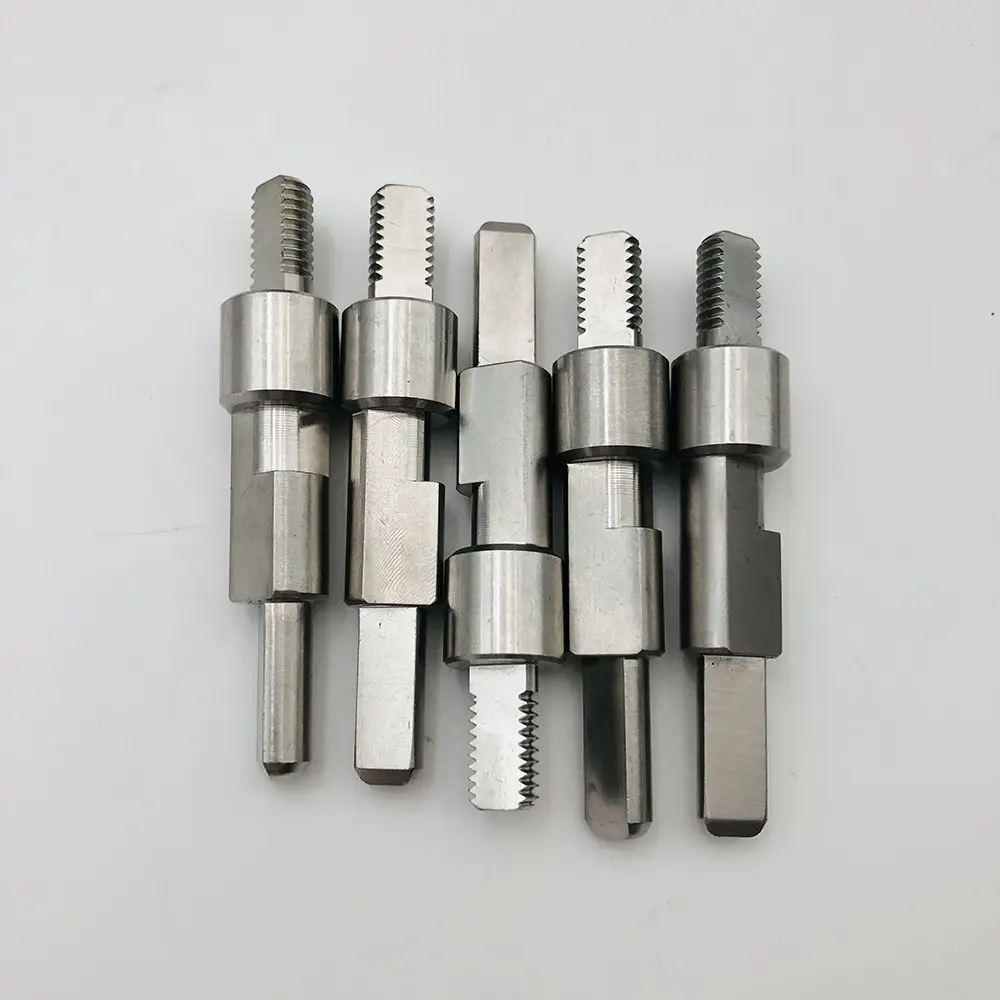

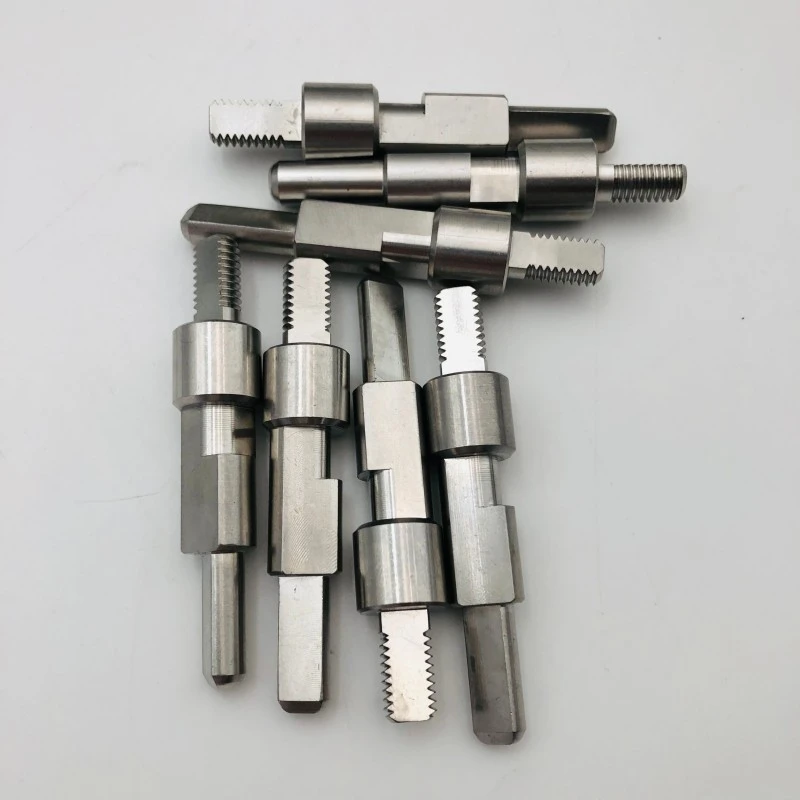

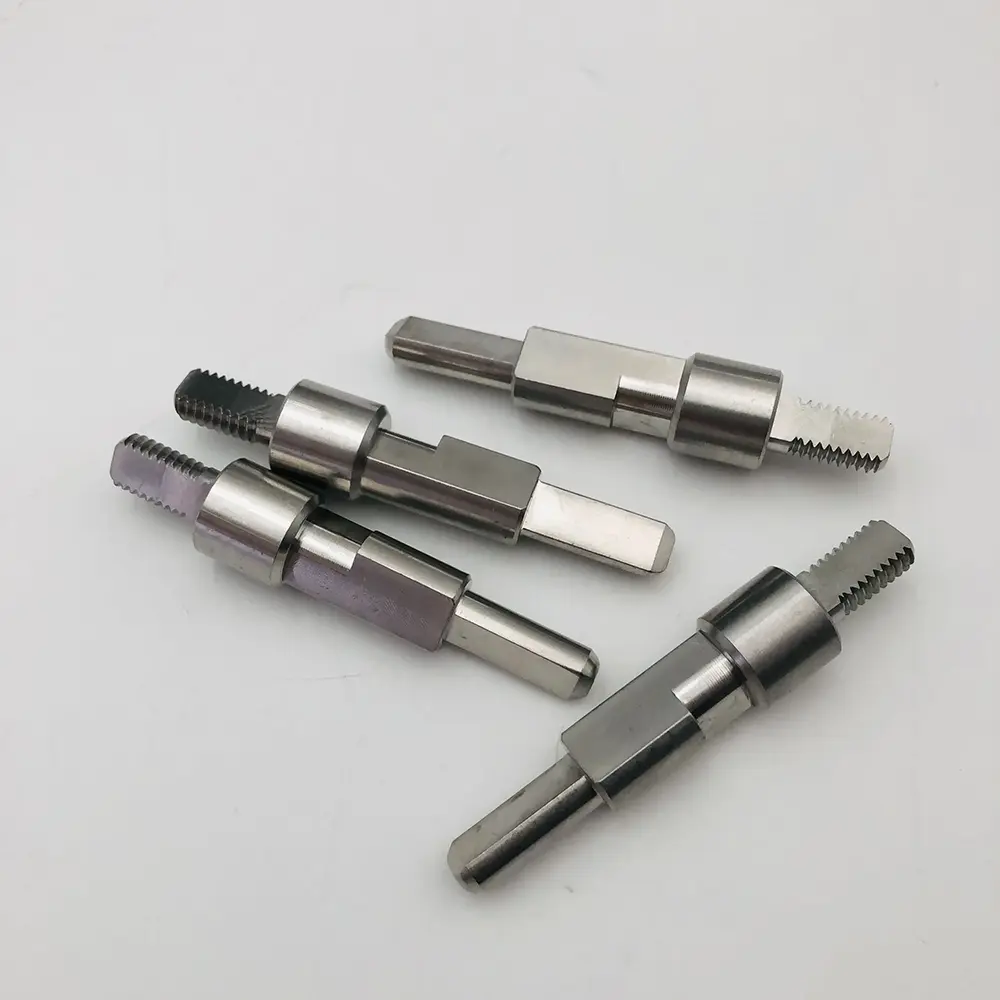

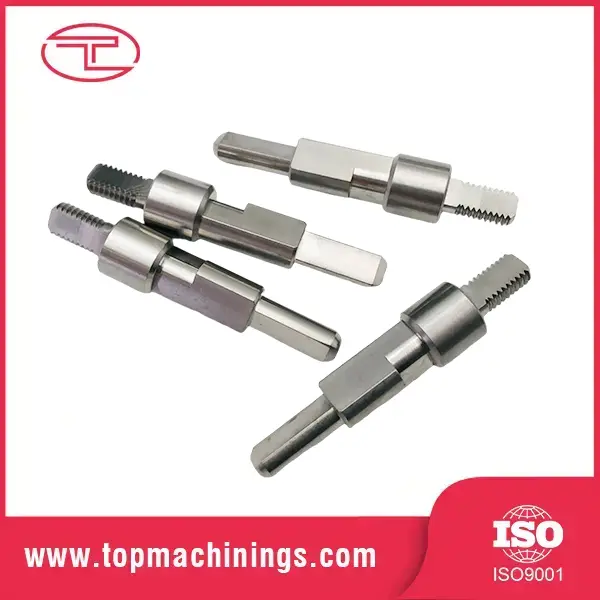

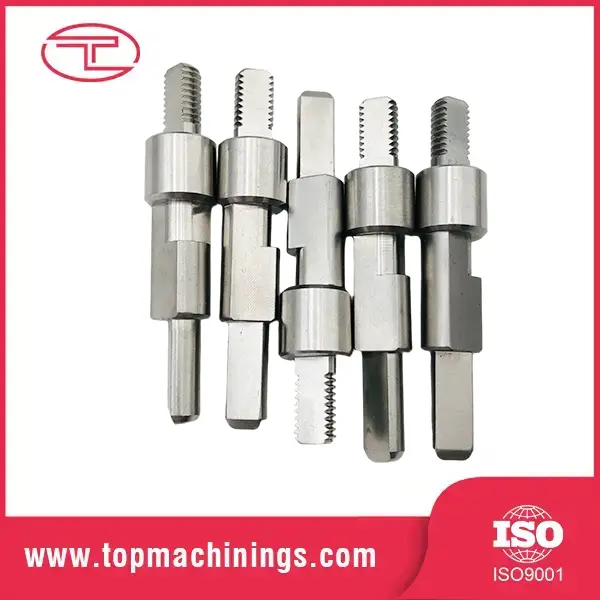

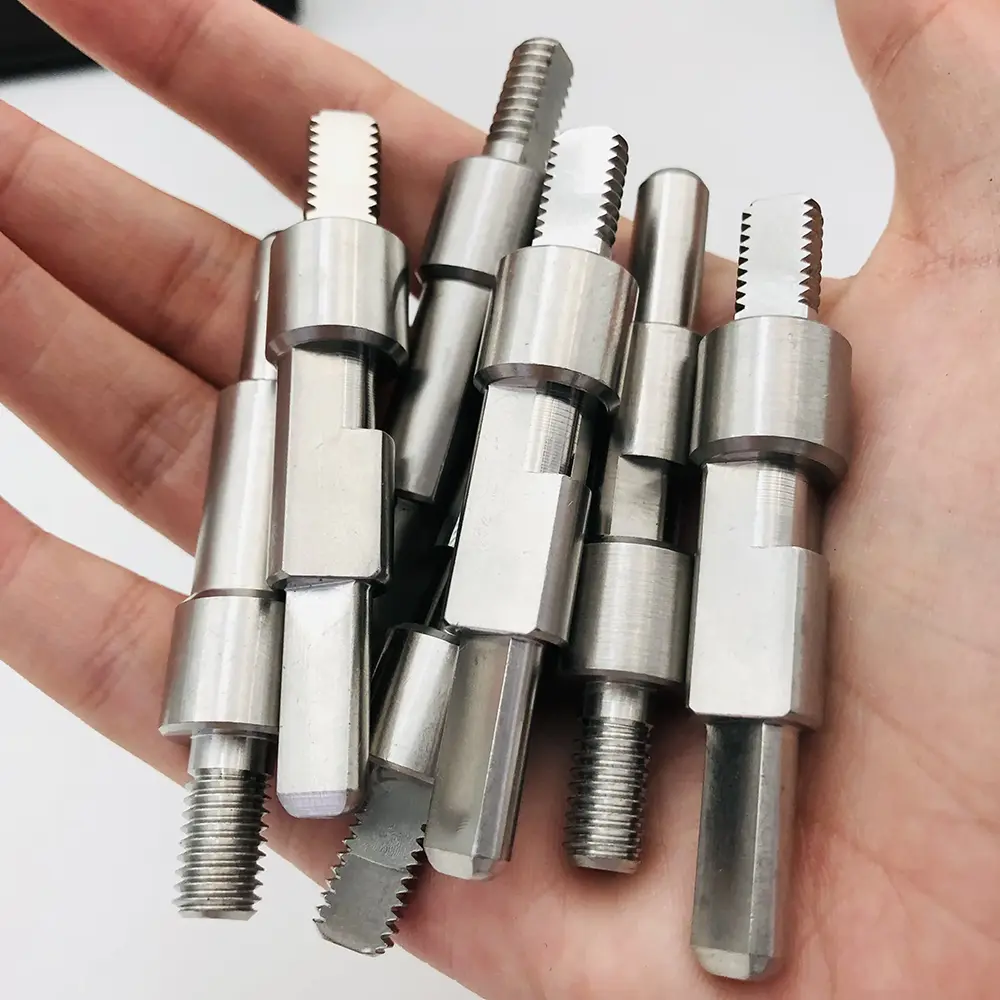

Arbres filetés de haute précision pour équipements industriels

Client : Fabricant européen d’équipements hydrauliques

Industrie : Énergie fluidique et automatisation industrielle

Matériau : acier inoxydable/acier au carbone.

Processus : tournage CNC de précision, fraisage, filetage et traitement thermique

Le client avait besoin d'arbres filetés à plusieurs étages personnalisés avec des tolérances serrées et une finition de surface lisse pour éviter les fuites et l'usure mécanique des assemblages hydrauliques haute pression. Les composants standards du marché n'ont pas réussi à satisfaire leurs exigences spécifiques en matière de couple et d'alignement.

À l’aide de machines de tournage CNC et de fraiseuses de précision suisses multiaxes, nous avons fabriqué des arbres personnalisés avec des profils de filetage exacts et des caractéristiques fraisées à plat selon les dessins techniques du client. Un contrôle de qualité strict, comprenant des tests de jauge de filetage à 100 % et des contrôles de rugosité de surface, a été appliqué avant l'expédition.

FAQ

Q : Quelle norme de raccord dois-je utiliser ?

R : Cela dépend de votre région et des extrémités des tuyaux : JIC est courant en Amérique du Nord, BSP en Europe/Asie, métrique DIN en Allemagne, ORFS où les vibrations et les performances sans fuite sont importantes. Envoyez-nous vos raccords ou dessins actuels et nous identifierons les raccords standard et fournirons les raccords correspondants.

Q : Quelle pression vos raccords peuvent-ils supporter ?

R : Les raccords standard sont évalués à une pression de service de 350 bars ; configurations haute pression jusqu'à 630 bars. Nous testons sous pression des lots échantillonnés à 1,5 fois la pression nominale.

Q : Pouvez-vous fournir des raccords en acier inoxydable à usage alimentaire ou marin ?

R : Oui — Les raccords SUS316 avec finition passivée sont disponibles pour les applications alimentaires, marines et pharmaceutiques. Certificats matériels fournis.

Q : Proposez-vous des raccords personnalisés par dessin ?

R : Oui, les raccords entièrement personnalisés sont notre spécialité. Envoyez un dessin ou un échantillon et nous usinerons selon votre géométrie exacte, y compris les configurations de ports personnalisées.

Q : Quel est votre MOQ et délai de livraison du raccord hydraulique usiné CNC ?

R : Échantillons : 3 à 5 jours, MOQ flexible. Production : 15 jours en moyenne. Fret maritime depuis Qingdao, ou express pour les petites commandes urgentes.
