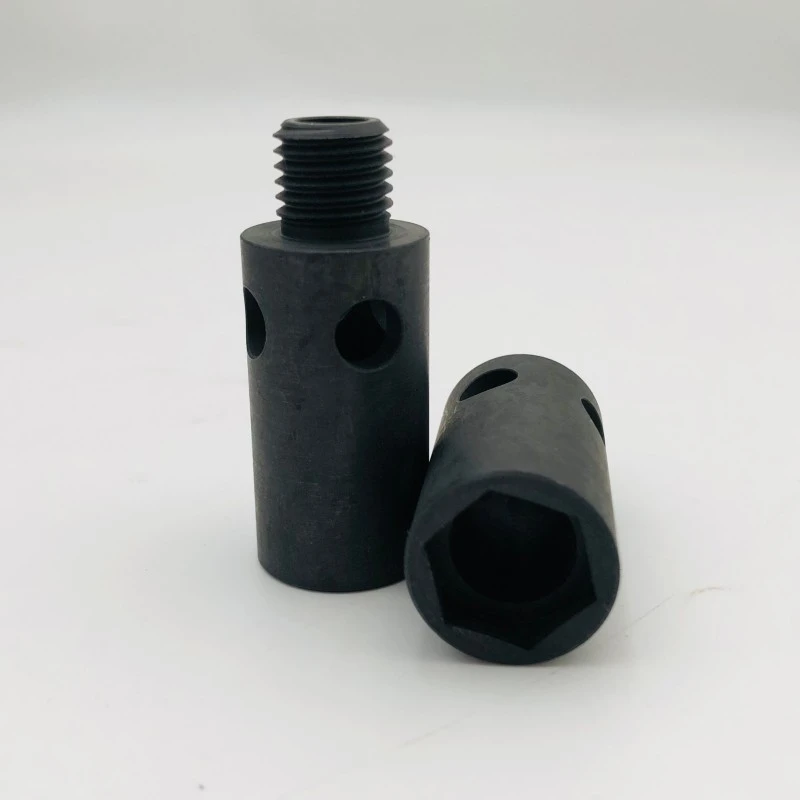

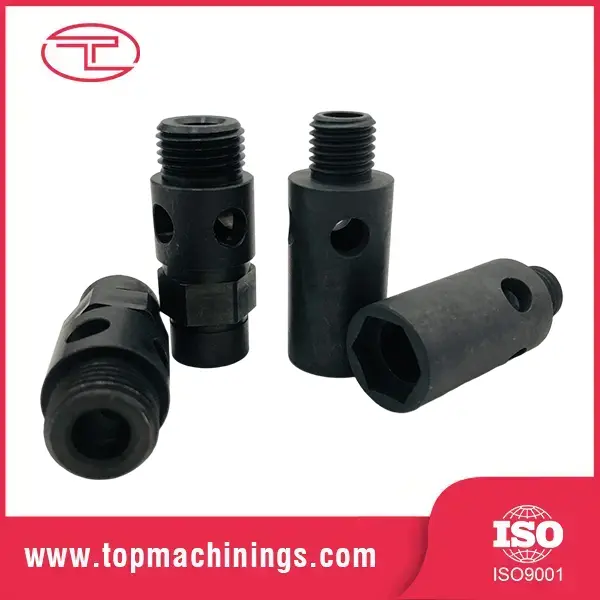

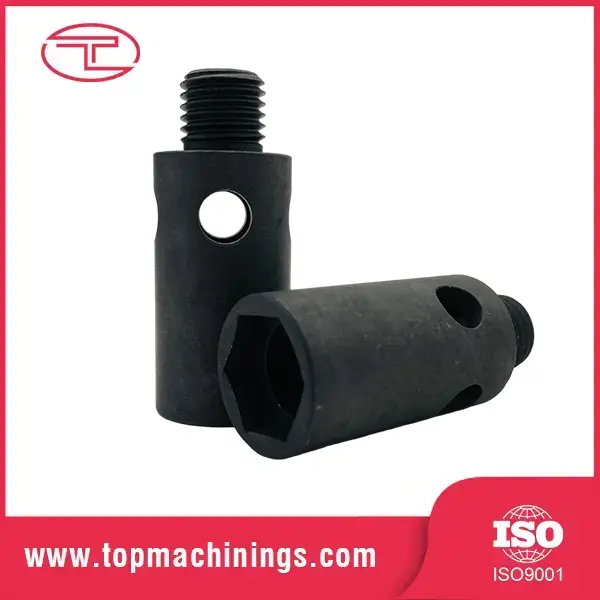

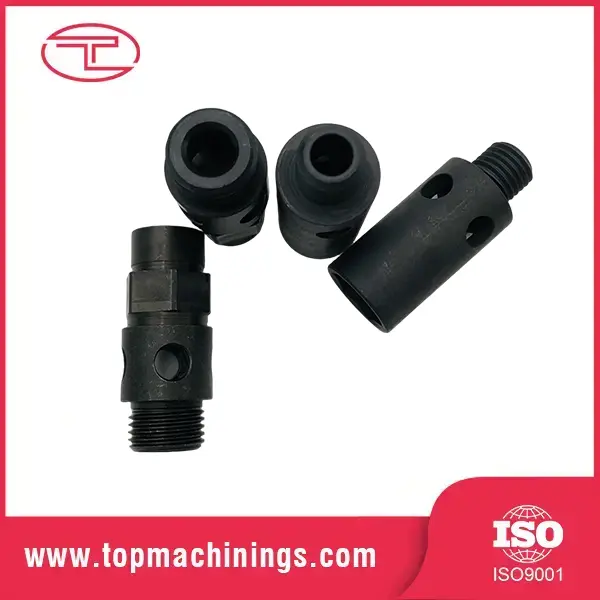

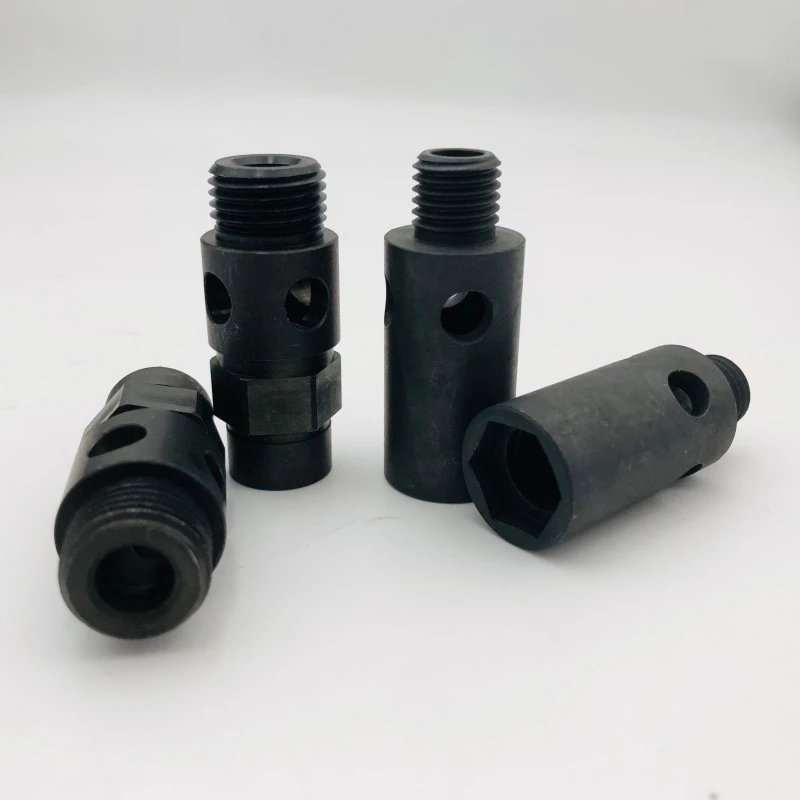

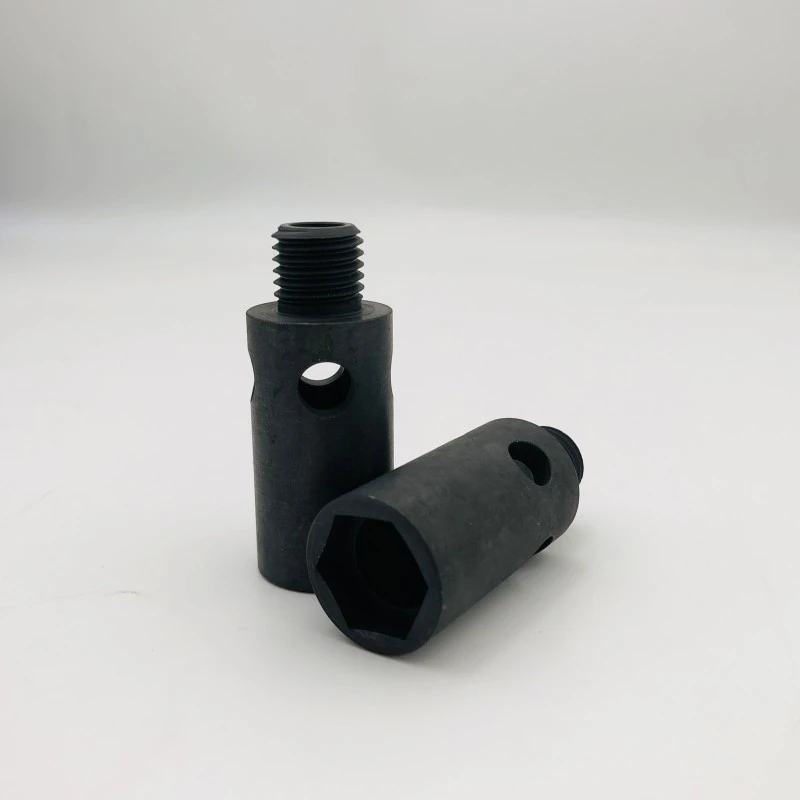

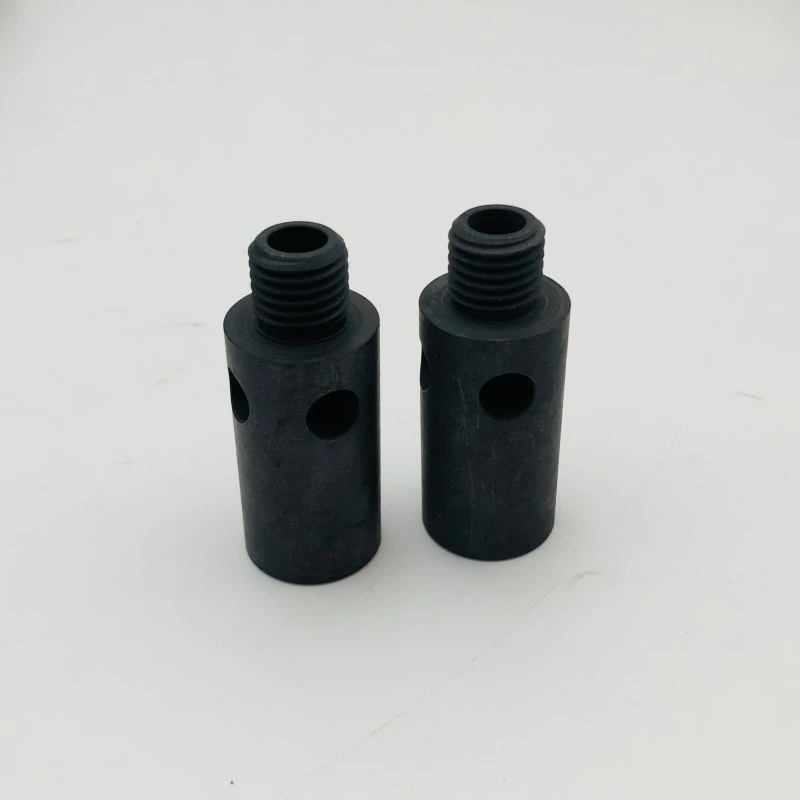

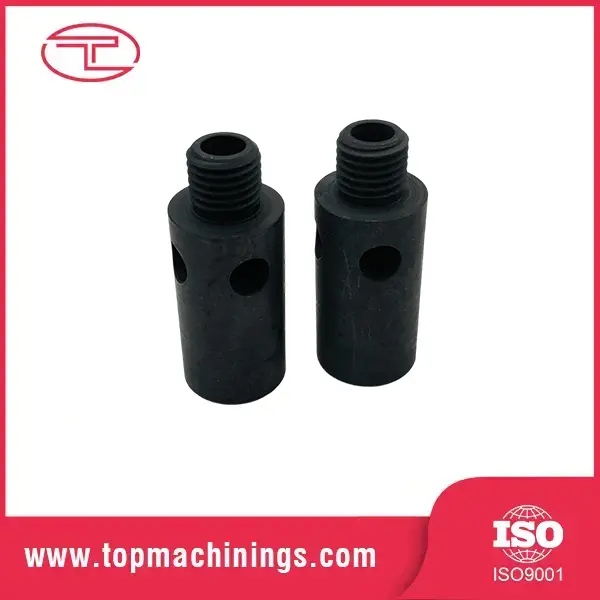

Arbre fileté de précision d'usinage CNC

Un arbre fileté est un composant rotatif cylindrique avec des filetages usinés sur une partie ou sur toute sa longueur. L’exemple classique est la vis mère – le cœur de chaque machine CNC, imprimante 3D et actionneur linéaire – où le filetage engage un écrou pour convertir la rotation en mouvement linéaire précis. Mais les arbres filetés de précision d'usinage CNC apparaissent également sous forme d'arbres de moteur avec des extrémités filetées, des tirants, des vis de réglage et des arbres d'alimentation.

Ce qui différencie un bon arbre fileté d'un mauvais est invisible au premier coup d'œil et catastrophique en service : la précision du pas de filetage sur toute la longueur. Une vis mère avec une erreur de pas cumulée de 0,1 mm sur un mètre de course positionnera votre machine-outil de manière erronée de 0,1 mm, à chaque fois. C'est la différence entre une pièce de précision et une pièce problématique.

Considérations relatives à la conception et aux matériaux

Grades courants : 4140/42CrMo, 1045 (usage général), SUS303/316 (résistance à la corrosion), 6061-T6 (léger)

Formes de filetage : Acme, trapézoïdal, métrique ISO, UNC/UNF, compatible vis à billes

Traitement thermique : trempe par induction des flancs de filetage, trempe à cœur ou cémentation

Caractéristiques critiques : trous centraux pour le meulage, rainures de clavette, plats, trous transversaux et diamètres de marche

Concentricité entre le diamètre primitif du filetage et les tourillons : ≤ 0,02 mm TIR

Rectitude : 0,05 mm/m standard, 0,02 mm/m pour les nuances de précision

Pour l'usinage CNC d'arbres filetés de précision, le choix du matériau est une décision de performance : le 4140 trempé et rectifié offre une longue durée de vie et une stabilité dimensionnelle ; L'aluminium 6061 offre un mouvement léger à faible inertie pour les applications à grande vitesse. Nous recommandons la qualité en fonction de la charge, de la vitesse et du cycle de service, et pas seulement du prix.

Principales caractéristiques et avantages

Fils précis sur toute la longueur

Les filetages sont coupés en un seul point ou fraisés sous contrôle CNC, avec une précision de pas vérifiée sur toute la longueur du filetage, et pas seulement au niveau du calibre. Pour l'usinage CNC d'arbres filetés de précision, nous maintenons une erreur de pas cumulée à moins de 0,02 mm par 300 mm, afin que votre machine se positionne correctement à chaque point de déplacement.

Relation concentrique thread-journal

Les tourillons de filetage et de roulement sont usinés en une seule configuration ou au centre entre deux opérations, en maintenant le faux-rond inférieur à 0,02 mm. Un arbre qui fonctionne correctement s'use uniformément, vibre moins et prolonge la durée de vie des roulements.

Traitement thermique adapté au devoir

Le durcissement par induction sur les flancs du filetage donne une surface résistante à l'usure tout en gardant le noyau résistant pour la transmission du couple. Pour les applications à cycle élevé, nous cémentons ou durcissons selon vos spécifications.

Diamètres de sol là où cela compte

Les tourillons et les surfaces des joints peuvent être rectifiés cylindriques à Ra 0,2 μm avec une tolérance de ± 0,003 mm — la finition de surface qui maintient les joints sans fuite et les roulements silencieux à des régimes élevés.

Guichet unique : arbre + raccords

Nous usinons l'arbre complet : filetages, rainures de clavette, méplats, trous transversaux et extrémités filetées — une pièce, un fournisseur, une norme de qualité. Pas de deuxième fournisseur, pas de tolérance d'empilement entre les composants.

Spécifications du produit

Applications typiques

En tant que fabricant et fournisseur d'arbres filetés de précision d'usinage CNC, Tuoyuan Metal fournit des arbres en vrac aux prix directs d'usine pour :

Vis mères et arbres compatibles vis à billes pour machines CNC et imprimantes 3D

Arbres moteur à extrémités filetées pour accouplements et poulies

Composants d'actionneur linéaire et de vérin électrique

Tirants et vis de réglage pour équipements industriels

Composants filetés de direction et de suspension automobile

Arbres d'alimentation pour machines textiles, d'emballage et d'impression

À propos de nous

L'usinage de précision est notre cœur de métier

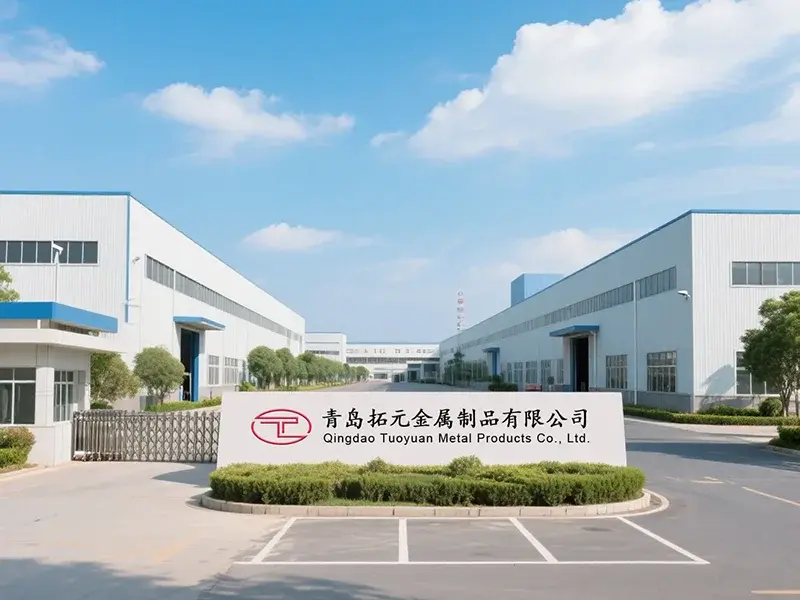

Tuoyuan Metal est spécialisé dans les pièces tournées de précision et les composants usinés CNC : l'arbre fileté de précision pour l'usinage CNC est carrément dans notre timonerie. Dix ans d'expérience dans l'usinage, 20 tours CNC à grande vitesse, 5 centres d'usinage et une capacité annuelle de 100 millions de pièces.

Éprouvé sur les marchés nord-américains

60 % de nos ventes sont réalisées en Amérique du Nord, où les clients exigent des tolérances strictes et une livraison fiable. Un taux de réachat de 95 % signifie que nos clients commandent à nouveau – la certification de qualité la plus solide qui soit.

Communication rapide et claire

Notre équipe commerciale parle couramment anglais et répond dans les 24 heures. Les problèmes de qualité reçoivent une réponse dans les 48 heures. Pas de barrière linguistique, pas de contournement.

Support technique intégré

Vous n'êtes pas sûr du matériau ou du traitement thermique ? Envoyez-nous votre candidature et nous vous recommanderons le bon grade et le bon processus. Nous accompagnons du prototype à la production de masse.

FAQ

Q : Fabriquez-vous des vis-mères ? Quelle précision pouvez-vous atteindre ? R : Oui, les vis-mères sont l'une de nos spécialités. La qualité standard contient ±0,05 mm par 300 mm ; La qualité de précision contient une erreur de pas cumulée de ± 0,02 mm. Pour une plus grande précision, nous recommandons des vis à billes, que nous pouvons également fournir.

Q : Pouvez-vous usiner un arbre à partir d’un échantillon ? R : Oui, nous effectuons de l'ingénierie inverse à partir d'échantillons physiques ainsi que de dessins. Nous mesurons l'échantillon, créons un dessin et confirmons avec vous avant la production.

Q : Quel traitement thermique recommandez-vous pour un fil résistant à l’usure ? R : Pour la plupart des applications d'usinage CNC d'arbres filetés et d'actionneurs de précision, le durcissement par induction des flancs de filetage à HRC 45–55 est le bon choix : surface dure, noyau résistant. Pour une usure extrême, une cémentation ou un durcissement complet est disponible.

Q : Pouvez-vous respecter la tolérance de diamètre que vous revendiquez ? R : Oui. Les diamètres tournés tiennent à ±0,02 mm ; les diamètres rectifiés tiennent à ±0,005 mm. Nos machines CNC ont une précision de positionnement répétée de ≤ ± 0,003 mm, vérifiée par inspection CMM sur chaque lot.

Q : Quel est votre MOQ et votre délai de livraison ? R : Le prototype MOQ est flexible (même 1 à 5 pièces). Production MOQ à partir d'environ 500 pièces. Le délai de livraison est en moyenne de 15 jours, 18 à 20 jours avec broyage et traitement thermique.
